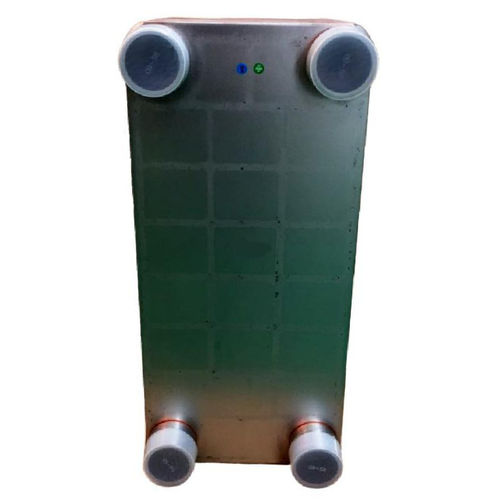

Gelöteter Plattenwärmetauscher HFQ125
flüssig/flüssigflüssig/GasKupfer

gelöteter Plattenwärmetauscher
gelöteter Plattenwärmetauscher
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
mit gelöteten Platten
Flüssigkeiten
flüssig/flüssig, flüssig/Gas
Material
Kupfer, Nickel
Weitere Eigenschaften
kompakt
Anwendung
für Industrieanwendungen
Leistung

Min: 30.000 W
(102.364,2 BTU/h)

Max: 200.000 W
(682.428 BTU/h)

Prozessdruck

450 bar
(6.526,7 psi)

Temperatur

225 °C
(437 °F)

Beschreibung

Empfohlene Anwendungen: Der gelötete Plattenwärmetauscher HFQ125 deckt einen Kälteleistungsbereich von 30 bis 200 kW ab. Er kann als Kondensator/Verdampfer eingesetzt werden. Es wird im Kältebereich, in der Klimatechnik, im HVAC-Bereich, in der Solarthermie, in Öleinheiten, in der Wärmerückgewinnung, in der Motorkühlung und in anderen industriellen Aufgaben eingesetzt. Gestaltungsprinzip: Das kompakte HFM-Plattenpaket des gelöteten Plattenwärmetauschers wird im Vakuum mit Kupfer oder Nickel verlötet. Im Vergleich zu gedichteten Plattenwärmetauschern kann der gelötete Plattenwärmetauscher eine hohe Temperatur von 225℃, Druck bis zu 45 MPa aushalten. HFM gelötete Plattenwärmetauscher bestehen aus einer Reihe von 0,4 mm dünnen Platten, die die Wärme hoch effizient übertragen. In der One Pass Solution Ausführung kann der mittlere Durchfluss bis zu 8m3/h betragen. Alle 4 Anschlüsse befinden sich auf der Vorderseite. Das bedeutet einfache Rohrleitungs- und Wartungsarbeiten. Das Plattenpaket, das mit zwei Endplatten und Anschlüssen bestückt ist, wird bei extrem hohen Temperaturen vakuumgelötet und bildet einen dauerhaft abgedichteten Wärmetauscher. Das Endergebnis ist ein starkes Ergebnis die hohe Wärmeübertragung ergibt sich aus dem Hauptmuster, das so konzipiert ist, dass eine turbulente Strömung erzeugt wird.

---
