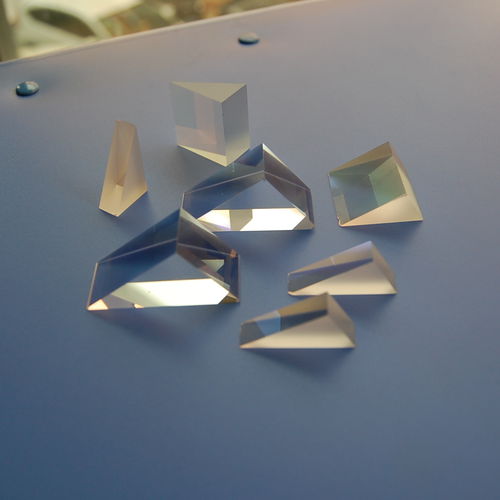

Rechtwinkliges Optisches Prisma

aus BK7-Glasmaßgefertigt

Die rechtwinkligen Prismen sind bei Anwendungen mit starken akustischen oder Trägheitslasten oft einem geneigten Spiegel vorzuziehen, da sie einfacher zu montieren sind und sich bei äußerer mechanischer Belastung wesentlich weniger verformen als ein Spiegel. Solange die Grenzwerte für den Akzeptanzwinkel für TIR von den Dachflächen nicht überschritten werden, können die rechtwinkligen Prismen als Retro-Reflektor dienen, der die Strahlen wieder in die ursprüngliche Richtung lenkt. Das rechtwinklige Prisma ist die häufigste Art von Prismen. Es wird verwendet, um einen Lichtstrahl um 90 Grad aus der Einfallsrichtung umzulenken, oder es wird als 180-Strahl-Retro-Reflektor verwendet. Sie sind oft mit verschiedenen optischen Beschichtungen versehen, um kubische Strahlteiler und Farbtrennwürfel zu bilden, die in verschiedenen Projektionssystemen verwendet werden. Spezifikationen: Werkstoff BK7, UVFS Maßtoleranzen ±0,01 mm Klare Blende ≥95%@zentraler Bereich 90˚ Winkeltoleranz ±2 Bogenminuten (allgemeiner Typ) ±5 arcsec (Präzisionstyp) Pyramidentoleranz ±1 Bogenminute (allgemeiner Typ) ±30 arcsec (Präzisionstyp) Oberflächenqualität 40-20 S-D Oberflächenplanität <λ/4 @ 632,8 nm Schutzfasen <0,25 mm x 45° Beschichtungen Rufen Sie uns an
