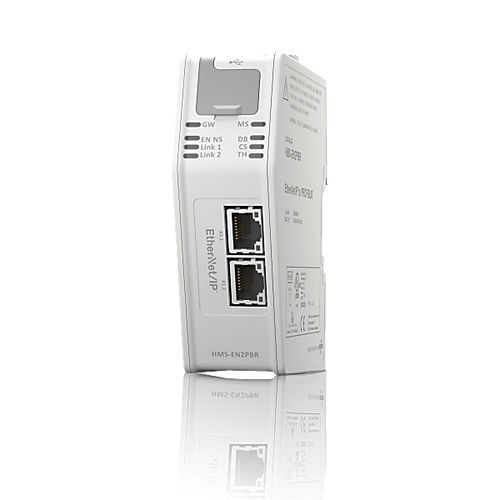

Das Linking Device ist in erster Linie für die schnelle Übertragung großer E/A-Datenmengen zwischen den beiden Netzwerken gedacht und entlastet so die Logix SPS von zusätzlichen Aufgaben. Die Übertragung azyklischer Daten wird ebenfalls unterstützt. Das Linking Device ist ein Slave (Adapter) im EtherNet/IP und ein leistungsstarker Master im PROFIBUS. Die Datenübertragung ist transparent und es können bis zu 7.000 Byte E/A-Daten übertragen werden.
NAHTLOSE INTEGRATION INS STUDIO 5000
Durch die tiefe Integration in den Studio 5000® Logix Designer kann auch die Konfiguration des PROFIBUS-Netzwerks direkt im Studio 5000 erfolgen. Es werden keine Softwareprogramme oder -lizenzen von Drittanbietern benötigt.
EINFACH NUR ANSCHLIESSEN UND KONFIGURIERE
EtherNet/IP Linking Devices werden mit einem sog. „Custom Add On Profile“ für den Studio 5000 Logix Designer konfiguriert, der Datenstrukturen dynamisch auf der Grundlage dieser Konfiguration erstellt. Es sind keine Ladder-Logic-Dateien (zusätzliche Anweisungen) erforderlich. Auch die automatische Generierung benannter und strukturierter Studio 5000 Controller-Tags wird unterstützt, so dass keine Alias-Tags mehr erstellt werden müssen.
