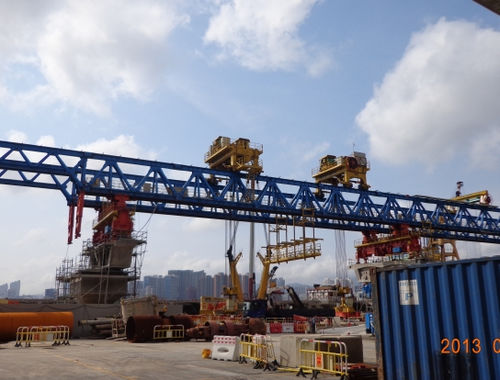

Montage-Brückenkran / feldweise

für Tiefbauarbeiten

Die Segmentschiebebühne wird im Allgemeinen für die Errichtung kleiner und mittlerer Spannweiten, Straßen- und U-Bahn-Brücken verwendet, die mit vorgefertigten und vorgespannten Betonkastenträgern (PC-Trägern) zusammengebaut werden. Die Hauptmerkmale sind eine hohe Baueffizienz und die Möglichkeit, sich selbst zu bewegen. Er besteht im Allgemeinen aus dem Hauptträger, den Stützbeinen, der Hebevorrichtung usw. Der Hauptträger wird für die Lagerung verwendet und die Stützbeine führen die gesamte Maschine horizontale Bewegung, vertikale Bewegung, Nivellierung, Unterstützung, Kreuzung, Seitenverschiebung und andere Funktionen. Der Hebewagen dient zum Heben von Balken. Beschreibung Gerätetyp 1. Vollsymmetrische Aufhängung 2. Symmetrische Aufhängung + Halbfeldaufhängung 3. Aufhängung mit voller Spannweite Funktionsprinzip Zuführung der Balken durch Transportwagen oder Schiff (zwei Möglichkeiten: unter der Brücke oder am Ende der Brücke), Segmentverschiebebrücke nimmt jeden Segmentbalken auf und hängt ihn an den Hauptbalken; genaue Registrierung, Auftragen von Klebstoff und Formen des gesamten Balkens. Anschließend wird der fertige Träger auf den Brückenpfeiler gesetzt und mit der benachbarten Brücke durch eine Nassfuge verbunden. Die Montage eines einzelnen Feldes ist abgeschlossen. Der Segmentverschiebebalken fährt hinüber und setzt die Konstruktion des nächsten Segmentträgers fort Die wichtigsten technischen Daten für den Entwurf Der Auswahlentwurf enthält die Konstruktionszeichnungen der Brücke und die technischen Anforderungen der Partei A, einschließlich des Entwurfs der unteren Pfeilerkonstruktion, des oberen Trägers und der Arbeitsumgebung auf der Baustelle; die wichtigsten technischen Parameter sind wie folgt anzugeben 1. Maximales Gewicht des Abschnittsbalkens 2. Maximales Hängegewicht;
