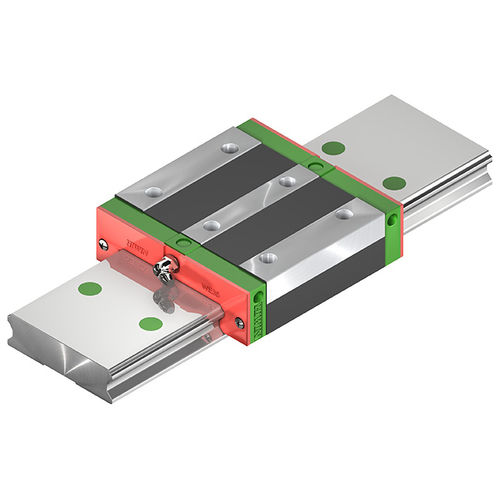

Breit-Linearführung WE/QW series

mit vierreihiger Kugelrückführung21 mmkompakt

Extrem breite Kugelführung, die durch die große Schienenbreite und geringe Bauhöhe höchste Momentenbelastungen, speziell in MX-Richtung, ermöglicht. Mit unserer SynchMotion™-Technologie (Kugelkette) wird die WE-Baureihe zur QW-Linearführung – für höhere Verfahrgeschwindigkeiten, verlängerte Nachschmierintervalle und verbesserten Gleichlaufeigenschaften bei geringeren Laufgeräuschen. Den passenden Laufwagen finden Sie unter dem Zubehör der jeweiligen Profilschiene oder direkt unter dem Menüpunkt Laufwagen. Alternativ konfigurieren Sie sich Ihre WE/QW-Linearführung auch direkt in unserem Produktkonfigurator. Hier stehen Ihnen auch CAD-Daten und technische Zeichnungen zum Download bereit. Blocklaufwagen hoch. Zur Befesti­gung Ihrer Anschluss­konstruktion von oben. Flansch-Laufwagen. Zur Befestigung Ihrer Anschlusskonstruktion von oben oder unten. Wenn eine Profilschienenführung während der Bewegung oder im Stillstand übermäßig hohen Lasten oder Schlägen ausgesetzt wird, entsteht eine lokale bleibende Verformung zwischen Laufbahn und Kugeln. Sobald diese bleibende Verformung ein bestimmtes Maß überschreitet, beeinträchtigt sie den leichtgängigen Betrieb der Führung. Die statische Tragzahl entspricht laut ihrer grundsätzlichen Definition einer statischen Last, die eine bleibende Verformung von 0,0001 × Kugeldurchmesser an dem Kontaktpunkt hervorruft, der am stärksten belastet wird. Die Werte werden in den Tabellen für jede Profilschienenführung angegeben. Anhand dieser Tabellen kann der Konstrukteur eine passende Profilschienenführung auswählen. Die maximale statische Last, der eine Profilschienenführung ausgesetzt wird, darf die statische Tragzahl nicht überschreiten.
