Datensteckverbinder FIX
Karte-an-Karterundflach

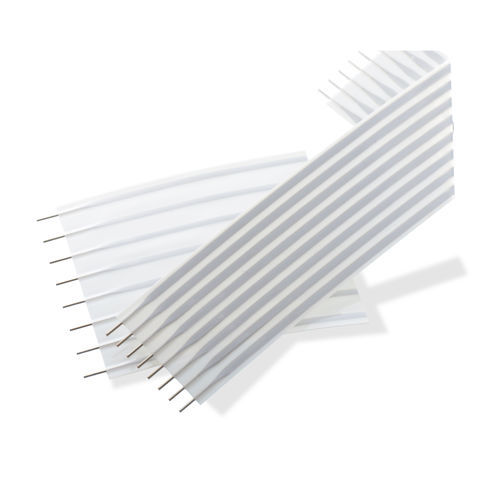

Datensteckverbinder - FIX - HITALTECH SA - Karte-an-Karte / rund / flach
Datensteckverbinder - FIX - HITALTECH SA - Karte-an-Karte / rund / flach
Datensteckverbinder - FIX - HITALTECH SA - Karte-an-Karte / rund / flach - Bild - 2
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
Daten
Format
Karte-an-Karte
Form
rund, flach
Verbindungtyp
Through-Hole
Elektrische Merkmale
Isolation
Material
Polyester, Kapton, Polyimid, Kupfer, Aramid
Produktanwendungen
Steuer, für Energiezähler
Bereich
für Industrieanwendungen, für Automobilanwendungen
Weitere Eigenschaft
flexibel, Hochgeschwindigkeit
Primärstrom

1 A, 1,5 A, 2 A, 3,5 A

Spannung

200 V, 300 V

Schritt

Min: 1 mm
(0,039 in)

Max: 5,08 mm
(0,2 in)

Betriebstemperatur

Min: -40 °C
(-40 °F)

Max: 125 °C
(257 °F)

Beschreibung

Hitaltech FIX JUMPERS sind hochflexible Flachleiterverbinder. Massive Rundleiter sorgen für eine schnelle und sichere Montage. Die Rund-Flach-Rund-Technologie kombiniert beides: Die Kupferleiter werden im Isolierbereich auf eine definierte Geometrie flachgewalzt, was höchste Anforderungen an die Vibrations- und Biegefestigkeit gewährleistet. Der glatte, kerbfreie Übergang von rund zu flach garantiert bruchsichere Verbindungsstellen. Für die Isolierung können folgende Materialien verwendet werden: Polyerster, Nomex (Aramid), PEN (Polyethlenaphthalat) oder Polyimid (Kapton). - Hohe Vibrations- und Biegebeständigkeit Zuverlässige und bruchsichere Verbindung Sehr einfache Handhabung - Sofort einbaufertig - Spart Arbeitszeit und Montagekosten - Minimaler Platzbedarf - Verdrahtungsfehler werden vermieden - Auswahl an verschiedenen Anschlussarten - Ermöglicht die Kombination mit Stiftleisten Verschiedene Rastermaße innerhalb einer Brücke verfügbar (MIX) Kurze Isolationslängen auch als Drahtbrücken erhältlich (ohne den flachgewalzten Kupferteil) - Glatter, kerbfreier Übergang von flach zu rund - Bruchsichere Verbindungsstelle Kompensation von Eigenschwingungen Reduktion von Spannungen im Lötbereich Vermeidung von Vibrationsresonanzen FLACH-RUND-180° - ANALYSE - Verlagerung der Biegespannung in den flexiblen Bereich - Reduktion der Biegespannung an der Lötstelle - Hohe Dauerhaftigkeit

---

VIDEO
