Datensteckverbinder TM25R Series

RJ45JackUSB

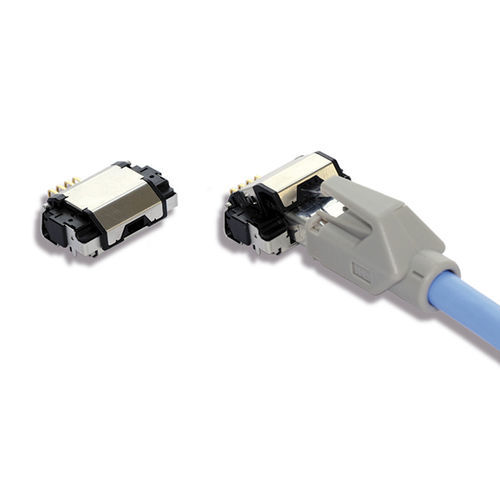

Die TM25R-Serie bietet eine flache Hochgeschwindigkeits-Konnektivitätslösung für Anwendungen, bei denen die Bauhöhe begrenzt ist. Der TM25R-Steckverbinder ist eine faltbare RJ-45-Modularbuchse mit offener Schließung, die der Cat 5-Leistung entspricht. Der Steckverbinder verfügt über eine Klappe zum Öffnen und Schließen, die als Flip-Top bezeichnet wird. Bei geschlossenem Klappdeckel beträgt die Höhe des Steckers nur 6,6 mm, was der Höhe anderer gängiger Schnittstellen wie Standard-USB- und HDMI-Stecker entspricht. Durch die Mid-Mount-Struktur sitzt der Steckverbinder tiefer in der Platine und reduziert die Gesamthöhe des Steckverbinders auf 11,25 mm, wenn der Flip-Top geöffnet ist. Der Flip-Top ist fest mit dem Steckverbindergehäuse verbunden, lässt sich aber abnehmen, bevor der Steckverbinder durch übermäßige Kraftanstrengung beschädigt wird. Der Flip-Top kann ohne Spezialwerkzeug wieder in seine Position zurückgebracht werden. Die verbesserte Erdungsstruktur besteht aus Metallblättern an der Unterseite des Steckverbinders, die zusätzlich zur Erdung über die Leiterplatte auch eine Erdung über das Gehäuse ermöglichen. Im Inneren des Steckers befinden sich Stopper, die verhindern, dass ein RJ11-Stecker versehentlich falsch eingesteckt wird. Für den TM25R ist das Pin-in-Hole-Intrusions-Reflow-Verfahren anwendbar. Dies ermöglicht einen einmaligen Reflow-Prozess mit anderen oberflächenmontierten Komponenten und verbessert außerdem die Haltekraft der Platine.
