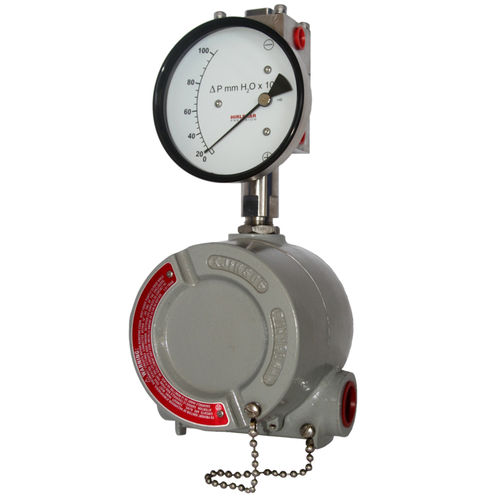

Beim Hirlekar Precision Modell EX 200DGR wird die Bewegung der Membran durch eine magnetische Verbindung in eine geeignete kalibrierte Drehbewegung des Zeigers umgewandelt. Diese Art von Membrangerät wird in Anwendungen verwendet wo kein Durchfluss der Medien von der Hochdruckseite (HP) zur Niederdruckseite (LP) erlaubt ist. Das explosionsgeschützte Gehäuse von Akron (USA) ist ATEX-zertifiziert.
Spezifikationen
Durchfluss - Null. Kein Durchfluss vom Hochdruck nach Niederdruck.
Erste Markierung - 15% des Skalenendwerts
Mediumberührte Teile - Membran, Anschlussblock, SS302 Feder, Keramik-magnet
Montage - gemäß dem Ex-geschützten Gehäuse
Anschlussblock - Aluminium, Messing, 1.4404
Membran - Buna-N, Viton, EPDM
Sichtscheibe - Standard: Instrumentenglas
Optional: gehärtetes Glas, Acrylglas, Sicherheitsglas
Anschlusslage - Unten (Rechte Seite), hinten
Sicherheit gegen Überdruck - Bis zum maximalen statischen Druck von der Hochseite. Niemals die Niederdruckseite alleine über 25bar drücken
