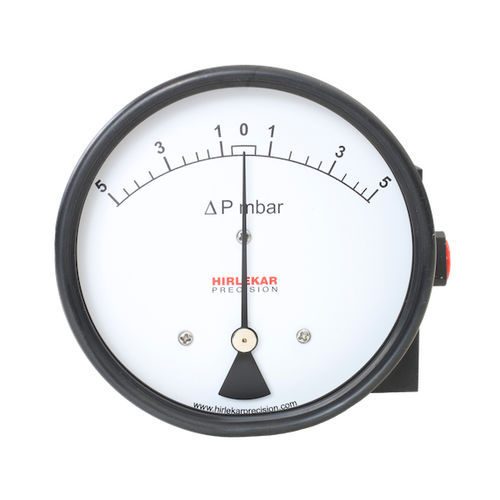

Differential-Manometer CZ 400 DGC

mit Zifferblatt-AnzeigeFlanschNPT 1/4

Beim Hirlekar Precision Modell CZ 400DGC wird die Bewegung der Membran durch eine magnetische Verbindung in eine geeignete kalibrierte Drehbewegung des Zeigers umgewandelt. Diese Art von Membrangerät wird in Anwendungen verwendet wo kein Durchfluss der Medien von der Hochdruckseite (HP) zur Niederdruckseite (LP) erlaubt ist. Nullpunkt in der Mitte Dieses Messgerät ist mit Nullmarkierung in der Mitte ausgeführt. Spezifikationen Durchfluss - Null. Kein Durchfluss vom Hochdruck nach Niederdruck. Anzeigebereiche - 50 – 0 - 50 mm H2O 600 – 0 – 600 inch H2O Erste Markierung - 20% des Skalenendwerts Mediumberührte Teile - Membran, Anschlussblock, SS302 Feder, Keramik-magnet Montage - Direkt, Flanschbefestigung, Aufbaumontage, 2"-Rohrmontage Membran - Buna-N, Viton, EPDM Sichtscheibe - Standard: Instrumentenglas Optional: gehärtetes Glas, Acrylglas, Sicherheitsglas Anschlusslage - seitlich, unten, hinten, unten-vent, seitlich-vent, seitlich-unten Sicherheit gegen Überdruck - Bis zum maximalen statischen Druck von der Hochseite
