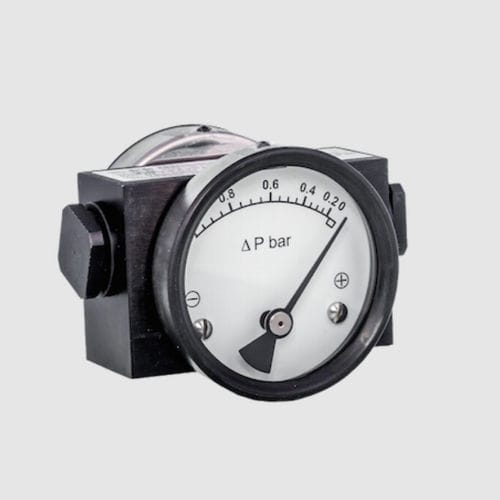

Beim Hirlekar Precision Modell D 200 DPG wird die Bewegung des Kolbens durch eine magnetische Verbindung in eine geeignete kalibrierte Drehbewegung des Zeigers umgewandelt. Diese Art von Kolbenmodell wird in Anwendungen verwendet wo geringfügiger Durchfluss der Medien von der Hochdruckseite (HP) zur Niederdruckseite (LP) erlaubt ist.
Anzeige an beiden Seiten. Empfohlen dort, wo es wichtig ist, dass das Messgerät von beiden Seiten zu sehen ist.
Spezifikationen
Durchfluss - Wenig vom Hochdruck nach Niederdruck
Erste Markierung - 20% des Skalenendwerts
Messelement - Kolben
Mediumberührte Teile - Anschlussblock, SS302 Feder, Keramik-magnet, Dichtung
Gehäuse und Nenngröße - 1.4301: 63
Montage - Direkt
Sichtscheibe - Standard: Instrumentenglas
Optional: gehärtetes Glas, Acrylglas, Sicherheitsglas
Anschlusslage - Seitlich, unten
Sicherheit gegen Überdruck - Bis zum maximalen statischen Druck von der Hochdruckseite, Niederdruckseite
