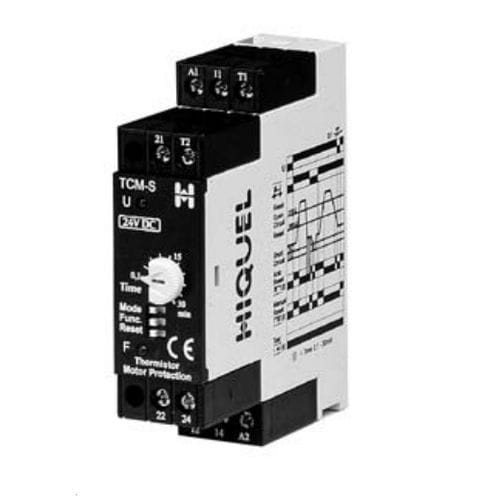

Temperaturschutzrelais TCM series

2NO/NFAC/DCMotor

• bis zu 6 PTC-Sensoren in Serie • Fehlerspeicherfunktion • Kurzschluss- oder Drahtbrucherkennung • LED Anzeige für Versorgungsspannung und Status des Ausgangsrelais Relais zur ständigen Überwachung der Temperatur von zu schützeden Maschinen (Motore, Lager, Öle) deren Wicklung mit PTC-Thermistoren (DIN44081) ausgerüstet sind. Bis zu 6 PTC-Sensoren können in Serie an ein TCM-Relais angeschlossen werden. Nach dem Anlegen der Versorgungsspannung zieht das Ausgangsrelais sofort an. Bei Erreichen der Nenntemperatur der PTC-Fühler setzt das Relais den extrem hohen Wieder- standsanstieg in einen Abschaltbefehl um, das Ausgangsrelais "R" fällt ab. Bei langen Anschlussleitungen an T1 und T2 wird die Verlegung eines verdrillten oder geschirmten Kabels empfohlen (Schirm auf PE). Die Mitverlegung der Sensorleitungen mit netzspannungsführenden Leitungen kann Störungen zur Folge haben. Zwei verschiedene Funktionen können mit dem frontseitigen DIP-Switch ausgewählt werden. Spannungsbereich Nennspannung +10% / -15% Zulässige Frequenz 48 - 63 Hz Einschaltdauer 100%
