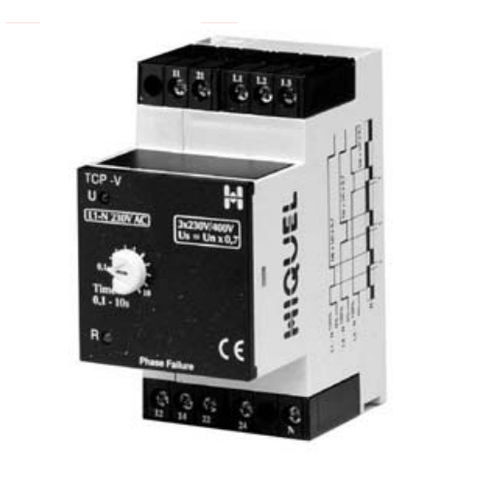

Überwachungsrelais für Phasenverlust TCP-V series

2NO/NFdreiphasigAC

• erkennt Phasenausfall und Reduzierung der Phasenspannung • 2 Wechsler Ausgang, max. 6A • normale oder invertierte Funktion verfügbar • Me bereich konstant ss TCP-V U =U x 0,7 PCP-V U =U x 0,7 TCP-V-I U =U x 0,85 • keine Phasenausfallerkennung bei Rückspannung vom Verbraucher • einstellbarer Zeitbereich von 0,1 bis 10s • LED Anzeige für Versorgungsspannung und • Ausgangsrelais Das Relais dient zur Erkennung von Phasenausfällen. Wenn keineder 3 Phasen ausgefallen ist, zieht das Ausgangsrelais “R” an.Bei Phasenausfall (>30% unter der Nennspannung) startet dieAuslöseverzögerung. Nach Ablauf der Zeit “t” fällt dasAusgangsrelais “R” ab. Wenn die Phasen L1, L2 und L3 wiedereinen zulässigen Wert erreichen, zieht das Ausgangsrelais an.Das Gerät kann auch einphasig betrieben werden, es müssennur die drei Phasen verbunden werden (siehe unten).
