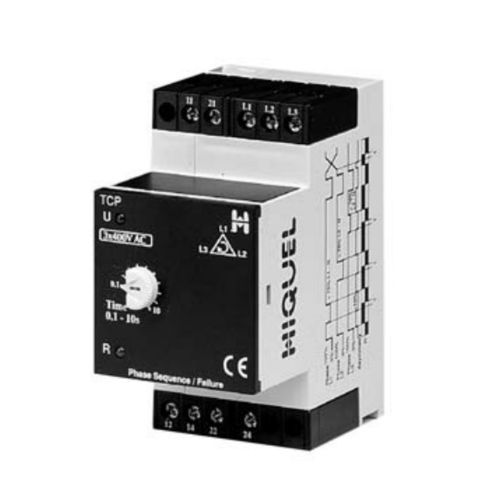

Dreiphasenwächter TCP series

Phasenfolge1NO/NF2NO/NF

• Phasenausfallerkennung auch bei Rückspannung vom Verbraucher • 1 oder 2 Wechsler Ausgangsrelais, max. 6A • Asymmetrie fix eingestellt TCP / PCP >10% TCP-L / PCP-L >30% • Messspannung ohne Neutralleiter • einstellbarer Zeitbereich 0.1 - 10s • LED Anzeige für Versorgungsspannung und Status des Ausgangsrelais Kontrollrelais zur Überwachung von 3-Phasen Systemen auf das Fehlen einer oder mehrerer Phasen, auf Phasenasymmetrie und korrekte Phasenfolge. Das Relais kontrolliert Phasenausfall, Phasenfolge und Phasenasymmetrie. Wenn die Phasenfolge stimmt und keine der 3 Phasen ausgefallen ist, dann zieht das Ausgangsrelais “R” an. Bei Phasenausfall (>25% unter der Nennspannung) oder Asymmetrie (>10% oder >30%) startet die Auslöseverzögerung. Nach Ablauf der Zeit “t” fällt das Ausgangsrelais “R” ab. Wenn die Phasen L1, L2 und L3 wieder einen zulässigen Wert erreichen, zieht das Ausgangsrelais an. Das Gerät erkennt die Rückspannung eines Motors
