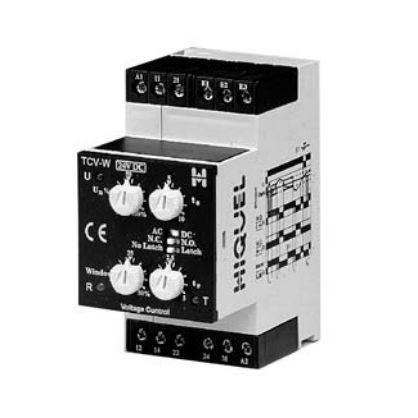

Unterspannungs-Überwachungsrelais TCV-W series

Überspannung2NO/NFAC/DC

- Schaltpunkt und Hysterese getrennt einstellbar - LED Anzeige für Versorgungsspannung, Status des Ausgangsrelais und Auslöseverzögerung Wenn am Überwachungsrelais Spannung anliegt, zieht das Ausgangsrelais sofort an, die Anlaufüberbrückzeit ts startet. Spannungsüberwachung ohne Speicherfunktion Sobald die Meßspannung nach Ablauf von ts das Window über- o. unterschreitet, ändert das Ausgangsrelais nach Ablauf der eingestellten Zeit tr seinen Schaltzustand. Es kehrt sofort in den ursprünglichen Zustand zurück, wenn die Meßspannung den eingestellten Hysteresewert erreicht. Spannungsüberwachung mit Speicherfunktion Wird das Window über- o. unterschritten, ändert das Ausgangsrelais nach Ablauf der eingestellten Zeit tr seinen Schaltzustand und bleibt in dieser Stellung gespeichert, auch wenn die Meßspannung wieder einen zulässigen Wert erreicht. Spannungsbereich - Nennspannung +10%/-15% Zulässige Frequenz - 48 - 63 Hz Einschaltdauer - 100% Anlaufüberbrückung - 0- 10s Auslöseverzögerung - 0-5s Resetze it - < 100ms
