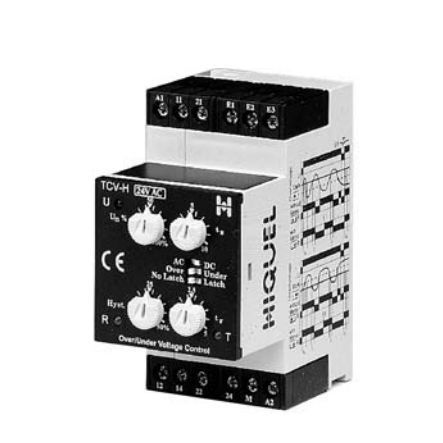

Unterspannungs-Überwachungsrelais TCV-H series Überspannung2NO/NFAC/DC
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Kontrollwert / Messwert
- Unterspannung, Überspannung
- Netzwerk
- AC/DC
- Installierung
- für DIN-Schiene
- Rücksetzung
- mit automatischer Rückstellung, mit manueller Rücksetzung
- Weitere Eigenschaften
- programmierbar
- Auslösespannung
Min: 500 mV
Max: 600.000 mV
Beschreibung
LED Anzeige für Versorgungsspannung,Status des Ausgangsrelais und Auslöseverzögerung
Wenn am Überwachungsrelais Spannung anliegt, zieht das Ausgangsrelais sofort an, die Anlaufüberbrückzeit ts startet.
Spannungsüberwachung ohne Speicherfunktion Sobald die Meßspannung nach Ablauf von ts den eingestellten Schwellwert überschreitet, ändert das Ausgangsrelais nach Ablauf der eingestellten Zeit tr seinen Schaltzustand. Es kehrt sofort in den ursprünglichen Zustand zurück, wenn die Meßspannung den eingestellten Hysteresewert erreicht.
Spannungsüberwachung mit Speicherfunktion.
Wird der eingestellte Schwellwert erreicht, ändert das Ausgangsrelais nach Ablauf der eingestellten Zeit tr seinen Schaltzustand und bleibt in dieser Stellung gespeichert, auch wenn die Meßspannung wieder einen zulässigen Wert erreicht.
Spannungsbereich - Nennspannung +10%/-15%
Zulässige Frequenz - 48 - 63 Hz
Einschaltdauer - 100%
Anlaufüberbrückung - 0- 10s
Auslöseverzögerung - 0-5s
Resetzeit - <100ms
