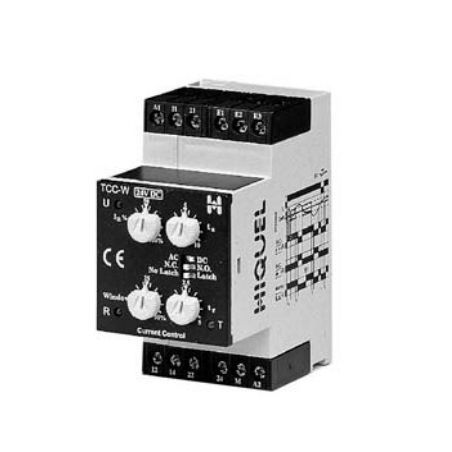

Überstrom-Überwachungsrelais TCC-W seriesUnterstrom2NO/NFAC/DC
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Kontrollwert / Messwert
- Überstrom, Unterstrom
- Netzwerk
- AC/DC
- Installierung
- für DIN-Schiene
- Rücksetzung
- mit automatischer Rückstellung, mit manueller Rücksetzung
- Weitere Eigenschaften
- programmierbar
- Auslösestrom
Min: 5 mA
Max: 10.000 mA
Beschreibung
- LED Anzeige für Versorgungsspannung,Status des Ausgangsrelais undAuslöseverzögerung
Wenn das Überwachungsrelais an Spannung liegt, zieht das Ausgangsrelais sofort an, die Anlaufüberbrückungszeit ts startet.
Stromüberwachung ohne Speicherfunktion Sobald der Messstrom nach Ablauf von ts den Window-Bereich Überoder unterschreitet, ändert das Ausgangsrelais nach Ablauf der eingestellten Zeit tr seinen Schaltzustand. Es kehrt sofort in den ursprünglichen Zustand zurück, wenn der Messstrom den eingestellten Hysteresewert erreicht.
Stromüberwachung mit Speicherfunktion.
Wird das Window über- oder unterschritten, ändert das Ausgangsrelais nach Ablauf der eingestellten Zeit tr seinen Schaltzustand und bleibt in dieser Stellung gespeichert, auch wenn der Messstrom wieder einen zulässigen Wert erreicht.
Spannungsbereich - Nennspannung +10%/-15%
Zulässige Frequenz - 48 - 63 Hz
Einschaltdauer - 100%
Anlaufüberbrückung - 0- 10s
Auslöseverzögerung - 0 - 5s
Resetzeit - < 100ms
