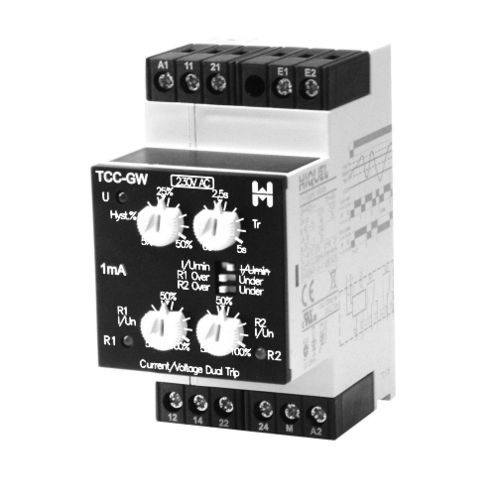

Niveaukontrollrelais TCC-GW-V2 series

SpannungStrom2NO

- 2 Schaltpunkte für R1 und R2, getrennt einstellbar - LED Anzeige für Versorgungsspannung und Status des Ausgangsrelais Relais zur Überwachung von Gleichstrom und Gleichspannung mit zwei getrennt einstellbaren Relaisausgängen. Die Funktion Unter- o. Überschreitung in Abhängigkeit zum Schwellwert kann für die Ausgangsrelais R1 u. R2 beliebig durch einen DIP-Switch gewählt werden. Die Hysterese kann vom eingestellten Schwellwert aus getrennt von 5-50 % eingestellt werden. Sobald das Analogsignal den eingestellten Hysteresewert überschreitet, ändert das Ausgangsrelais nach Ablauf der eingestellten Zeit tr seinen Schaltzustand. Die Auslöseverzögerungszeit gilt für beide Ausgangsrelais. Wenn das Analogsignal den eingestellten Hysteresewert erreicht, kehrt das Ausgangsrelais sofort in den ursprünglichen Zustand zurück. Mit dem Schalter “I/Umin” kann die Minimumsignalüberwachung (<4mA oder <2V) aktiviert bzw. deaktiviert werden. Dies ist vor allem bei 4..20mA Signalen in der Funktion “Over” hilfreich. Spannungsbereich - Nennspannung -15%...+10% Zulässige Frequenz - 48 - 63 Hz Einschaltdauer - 100% Auslöseverzögerung - 0- 5s Resetzeit - < 100ms
