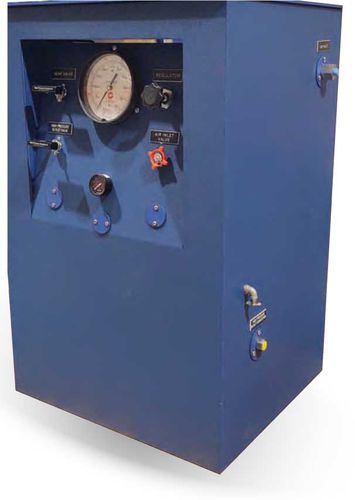

Selbstansaugendes Pumpenaggregat PS-150

stationärIndustrie

Das Pumpensystem Modell PS-150 ist für die Erzeugung von Hydraulikdruck bis zu 150.000 psi mit Hilfe einer druckluftbetriebenen Hydraulikpumpe und eines Druckübersetzers ausgelegt. Der Druckübersetzer mit einem Verhältnis von 10:1 ist auf Seite 73 ausführlich dargestellt. Dieses System ist vollständig und betriebsbereit und erfordert nur noch den Anschluss einer Luftversorgung von ca. 80 psi. Die Stahlkonsole ist 26" breit, 24" tief und 40" hoch und umfasst manuelle Ventile, Luftregler, Filter und Öler, Luftmanometer, Hochdruckmanometer, Vorratsbehälter, Ölfilter, Pumpe (0-16.000 psi), zugehörige Hochdruckschläuche und Anschlüsse. Das Manometer (0-20.000 psi) wird an die Niederdruckseite des Druckübersetzers angeschlossen, die ein Verhältnis von 10 zu 1 hat. Der Druck auf der Hochdruckseite des Druckübersetzers wird also durch Multiplikation des Manometerwerts mit 10 bestimmt. Für die Reibung der Druckübersetzerpackung muss eine kleine Abweichung berücksichtigt werden. Die druckluftbetriebene Hydraulikpumpe setzt das System bei geschlossenen Ventilen "A" und "B" auf 16.000 psi unter Druck, und der Druckübersetzerkolben wird automatisch auf das Niederdruckende seines Hubs positioniert. Wenn die Ventile "A" und "C" geschlossen sind, wird das Ventil "B" geöffnet, damit die Pumpe das Niederdruckende des Druckübersetzers mit Druck beaufschlagen kann. Die Flüssigkeit in der Hochdruckseite des Druckübersetzers wird so mit einem Verhältnis von 10 zu 1 unter Druck gesetzt. Erreicht der Druckübersetzer das Ende seines Hubs, bevor der gewünschte Druck erreicht ist, kann der Druckübersetzer recycelt werden. Die Leistung des Druckübersetzers beträgt etwa 1,2 Kubikzoll pro Hub.
