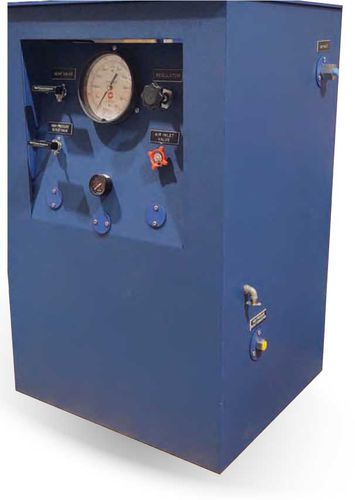

Selbstansaugendes Pumpenaggregat PS series

stationärIndustrie

Druckluftbetriebene Hochdruck-Hydraulikpumpensysteme sind komplette, in sich geschlossene Einheiten und sofort betriebsbereit. Schließen Sie einfach eine handelsübliche Druckluftversorgung (maximal 100 psi) an den Anschluss an der Seite der Konsole an. Die Förderleistung reicht bis zu 64 in3/min. MERKMALE Das System umfasst einen Hydrauliköltank, einen Ölfilter, eine druckluftbetriebene Hydraulikpumpe, ein Manometer, an der Konsole montierte Hochdruckventile, eine Sicherheitskopfbaugruppe, einen an der Konsole montierten Luftregler und ein Manometer sowie einen Luftleitungsfilter und einen Öler. Alle Komponenten sind in einer Stahlkonsole untergebracht, so dass nur die Rückseite sichtbar ist. Die Abmessungen der Standardsysteme sind 26" breit, 24" tief und 40" hoch. SYSTEMFUNKTIONEN Der Ausgangsdruck wird durch die Einstellung des Luftreglers vorgegeben. Der Ausgangsdruck wird konstant gehalten und die Pumpe kompensiert Druckabfälle oder -verluste. Der Hydraulikeingang wird durch Schwerkraft gespeist; wird jedoch nur die Pumpe verwendet, kann die Zufuhr bis zur Grenze der Pumpe unter Druck gesetzt werden. Innerhalb der Pumpe treibt der Luftkolben mit großem Durchmesser einen kleineren Kolben an, um einen Flüssigkeitsstrom mit hohem Druck zu erzeugen. Der Luftverbrauch liegt bei ca. 56 CFM freier Luft bei einem Eingangsdruck von 100 psi. Behälter = 4 Gallonen Kapazität, nicht unter Druck setzen.
