Gas-Druckbooster GBS series

SauerstoffÖlDruckluft

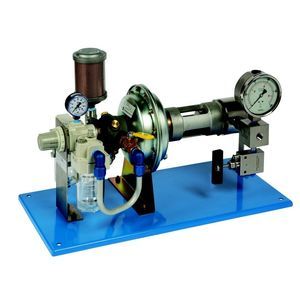

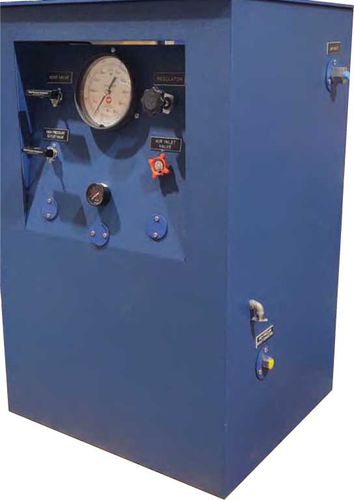

Die Gasdruckerhöhungssysteme Modell GBS-30 und GBS-60 sind komplett und betriebsbereit. Alles, was benötigt wird, ist eine Luftversorgung für die Pumpe (ca. 70 psi) und ein handelsüblicher Behälter mit komprimiertem Gas Die Stahlkonsole ist 26" breit, 24" tief und 40" hoch und umfasst manuelle Ventile, Luftregler, Filter und Öler, Luftmanometer, Hochdruckmanometer, Vorratsbehälter, Ölfilter, Pumpe, Gasdruckverstärker und die dazugehörigen Hochdruckschläuche und Anschlüsse Der Betrieb erfolgt mittels einer luftbetriebenen Hydraulikpumpe, die ein Ende des Gasverdichters unter Druck setzt, wodurch das Gas im gegenüberliegenden Ende des Verdichters komprimiert wird. Zu diesem Zweck wird das Gaseinlassventil geöffnet, damit das Gas in das Gasende des Boosters strömen kann. Rückschlagventile sorgen dafür, dass das Gas nur in eine Richtung strömen kann. Bei geöffnetem Gasauslassventil wird die Hydraulikpumpe betätigt, um die hydraulische Seite des Kompressors unter Druck zu setzen. Dadurch wird das Gas im Booster komprimiert. Wenn der erforderliche Druck am Ende des Hubs nicht erreicht wird, kann der Gasdruckverstärker problemlos für weitere Hübe wiederverwendet werden Beachten Sie, dass das Manometer bei diesen Systemen an der Hydraulikseite des Kompressors angeschlossen ist. Beim Modell GBS-30, das ein 1:1-Verhältnis hat, wird der Druck auf der Gasseite des Kompressors direkt abgelesen. Das Modell GBS-60 hat ein Verhältnis von 30 zu 1, und das Manometer zeigt dementsprechend ein Dreißigstel (1/30) des tatsächlichen Drucks auf der Gasseite des Kompressors an. Ein zusätzliches Manometer kann zum Anschluss an die Gasseite des Verdichters geliefert werden, um den Gasdruck direkt ablesen zu können Einzelheiten zu den Gasverdichtern sind auf der gegenüberliegenden Seite 117 dargestellt. Diese Systeme sollten nicht mit Wasserstoff oder Sauerstoff verwendet werden.
