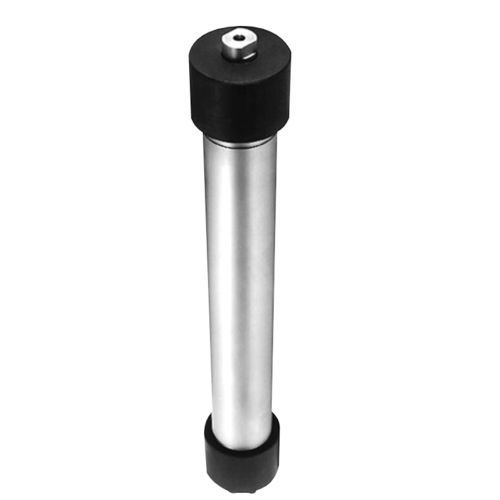

Rohrförmiger Reaktor TOC series

unter DruckStahlMetall

Die Reaktoren der Tubular Series sind doppelwandige Druckbehälter aus kaltgezogenen, nahtlosen Edelstahlrohren des Typs 304 in handelsüblicher Qualität. Die äußeren (nicht benetzten) Deckel sind aus legiertem Stahl. Es handelt sich um wirtschaftliche und vielseitige Behälter, die sich für viele Anwendungen bewährt haben. Die Oberflächen sind handelsübliche kaltgezogene Oberflächen, mit gehonten Innenflächen Die Standardgrößen sind in der Tabelle auf Seite 10.11 aufgeführt, aber auch Sonderlängen und Modifikationen sind auf Anfrage problemlos lieferbar. Ein Druckanschluss für konische und mit Gewinde versehene 1/4" O.D. Hochdruckrohre an jedem Ende ist Standard. Zusätzliche Endanschlüsse sind bei den größeren Modellen möglich. Bei Bedarf können auch seitliche Anschlüsse und Schutzrohre für die Endabdeckung geliefert werden. Wenden Sie sich für spezielle Anforderungen an das Werk O-Ring-Verschlüsse sind Standard, wenn die Temperaturen 250°F nicht überschreiten. Dies ist ein leicht zu montierender Verschluss, der nur ein minimales Drehmoment für eine sichere Abdichtung erfordert. Das standardmäßig verwendete O-Ring-Material ist BUNA-N (Nitril), andere O-Ring-Materialien sind auf Anfrage erhältlich Verschlüsse mit eingeschränkter Dichtung sind für Temperaturen bis zu 800°F erhältlich. Bei diesen hohen Temperaturen ist eine Reduzierung des angegebenen Betriebsdrucks um 15 % erforderlich. Bei diesen Verschlüssen wird eine Metalldichtung (Edelstahl 304) verwendet, die für eine sichere Abdichtung fest angezogen werden kann. Das erforderliche Anzugsmoment für die Druckschrauben liegt zwischen 60 und 110 foot pounds, je nach Größe, Druck, Temperatur und Druckmedium. Diese Dichtungen sind für alle Modelle außer den Serien TOC1 und TOC3 erhältlich. Geben Sie bei der Bestellung einfach die Katalognummer an und fügen Sie das Suffix "(W/Dichtung)" hinzu.
