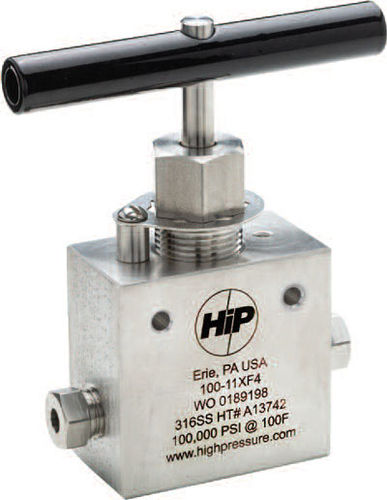

Handventil XF series

RegelGewindeSitz

Hochdruckanschlüsse (mit Konus und Gewinde) für Rohre mit 1/4", 3/8" und 9/16" Außendurchmesser Nicht rotierende Spindelspitzen gewährleisten eine lange Lebensdauer der Ventilsitze. Die robuste "gerollte" Spindelausführung ist unten abgebildet Stopfbuchsen und Manschetten für Rohre werden mit jedem Ventil geliefert, sofern nicht anders gewünscht (Stopfbuchsen und Manschetten sind auf Seite 61 abgebildet) Die Werkstoffe umfassen Edelstahl 316 und 17-4 für Ventilgehäuse mit Spindeln aus Werkzeugstahl im unteren Bereich. Die Ventilpackung ist aus Teflon Entsprechende Fittings (Bögen, T-Stücke, Kreuzungen usw.) sind auf Seite 59 abgebildet Ventile mit austauschbarem Sitz sind für Rohre mit 1/4" Außendurchmesser erhältlich. Diese Ventile haben die gleiche Gehäuseform und die gleichen Abmessungen wie die Zweiwege-Eckventile (siehe unten). Zum Bestellen ein "R" an die entsprechende Zweiwegeventil-Katalognummer anhängen (z. B. 100-12XF4R). Ventil-Merkmale Nicht rotierende geschlitzte Spindelkonstruktion Packung unter dem Spindelgewinde Hochfeste Gehäuse aus Edelstahl 316 Positive Stopfbuchsverriegelung Keine Spindelverstellung erforderlich Schwarze T-Griffe Rohrgrößen 1/4" bis 9/16"
