DC-Stromquelle CT686 series

AC

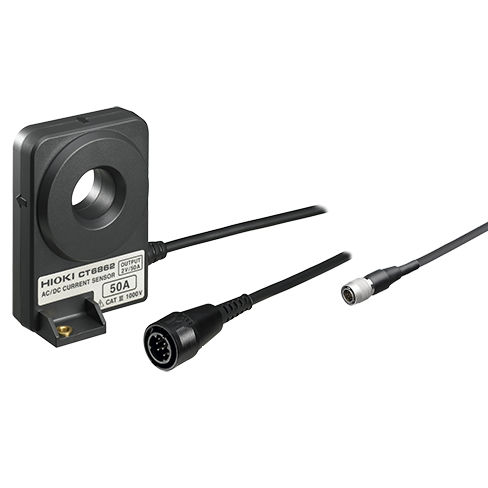

WECHSEL-/GLEICHSTROM-SENSOR CT6862-05 Breiter Betriebstemperaturbereich und hochpräzise Strommessung Übersicht Hioki-Durchgangs-AC/DC-Stromsensoren sind die besten Geräte ihrer Klasse für den Einsatz mit Leistungsmessern, Speicher-HiCordern und Hochleistungsoszilloskopen. Der CT6862 ist ein DC bis 1MHz/50A-Sensor und eignet sich ideal für die Erfassung von Stromsignalen von Schaltnetzteilen, Invertern, Leistungskonditionierern usw. KAT III 1000 V Hauptmerkmale - Höchste Präzision, ±0,05% Amplitudengenauigkeit, ±0,2° Phasengenauigkeit - Breite Bandbreite DC bis 1 MHz hervorragende Frequenzeigenschaften - Anwendungen in den Bereichen Elektro- und Hybrid-Elektrofahrzeuge - Breiter Betriebstemperaturbereich (-30 ℃ bis 85 ℃) geeignet für Automobilanwendungen - Ideal für die Bewertung von Solarstromerzeugung und Brennstoffzellen zur Messung der Batterieladung und -entladung sowie der Sekundärseite von Wechselrichtern - Zur Beobachtung von Wellenformen zur Verwendung mit Oszilloskopen oder Memory HiCordern (Verwendung mit SENSORUNIT) Grundlegende Spezifikationen (Genauigkeit garantiert für 1 Jahr, Nachjustiergenauigkeit garantiert für 1 Jahr) Bemessungsstrom - 50 A AC/DC Max. zulässiger Eingang - 100 A rms (erfordert Derating) Frequenzmerkmale - Amplitude: DC bis 1 MHz Phase: DC bis 300 kHz Amplituden- und Phasengenauigkeit - DC ±0,05 % rdg. ±0,01 % f.s. (Phase: Nicht definiert) 16 Hz ≤ f ≤ 400 Hz ±0,05 % rdg. ±0,01 % f.s. (Phase: ±0,2°) Definiert bis 1 MHz Ausgangsspannung - 2 V /Nennstromwert (Spannungsausgang mit der Sensoreinheit, Verwendung mit einem Gerät mit einem Eingangswiderstand von 1 MΩ oder höher) Max. Nennspannung gegen Erde - AC/DC 1000 V (50/60 Hz, CAT III ) Kerndurchmesser - φ 24 mm (0,94 Zoll)
