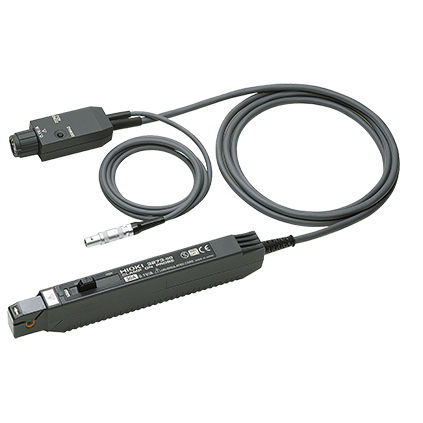

Stromsonde 327 series

für Oszilloskop

KLAMMER AUF DIE PROBE 3273-50 Hohe S/N-Kennlinien ermöglichen die Messung von Stromwellenformen der Ordnung 10 mA Breitband-Stromsonde für Oszilloskope Übersicht Hioki-Stromtastköpfe mit flacher Bandbreite sind die besten Stromsensoren ihrer Klasse zur Verwendung mit Memory-HiCordern und Hochleistungsoszilloskopen. Der 3273-50 bietet eine große Bandbreite von DC bis 50 MHz und einen kontinuierlichen Eingangsstrom von 30 A. Zu den Anwendungen gehört die Erfassung transienter Stromsignale von Schaltnetzteilen, Invertern und Motorsteuerungen. Die Sonde ist mit einer magnetischen Abschirmung mit hoher Permeabilität ausgestattet, um die Auswirkungen elektrischer Felder zu reduzieren, wodurch sie sich ideal für die Messung niedriger Ströme oder in der Nähe von Hochstromleitungen eignet. Hauptmerkmale - Wellenformbeobachtung über ein breites Band von DC bis 50 MHz - Direkter Anschluss an den BNC-Eingang des Oszilloskops oder Memory HiCorder *1 - Hohe S/N-Kennlinien ermöglichen die Messung von Stromwellenformen der Ordnung 10 mA (3273-50, 3276) Grundlegende Spezifikationen (Genauigkeit garantiert für 1 Jahr, Nachjustiergenauigkeit garantiert für 6 Monate) Frequenzbandbreite - DC bis 50 MHz (-3 dB) Anstiegszeit - 7 ns oder kürzer Geräuschpegel - max. 2,5 mA rms (Bandbreite auf 20 MHz begrenzt) Zulässiger Dauereingang - 30 A rms (erfordert Derating bei der Frequenz) Max. zulässige Spitzenaufnahme - 50 A Spitze (nicht kontinuierlich) Amplitudengenauigkeit (30 min. nach dem Einschalten, nach Entmagnetisierung und Nullabgleich) - ±1,0 % rdg. ±1 mV v.E. (DC, 45 bis 66 Hz, 0 bis 30 A rms) ±2 % rdg. (Gleichstrom, 45 bis 66 Hz, 30 A rms bis 50 A Spitze)
