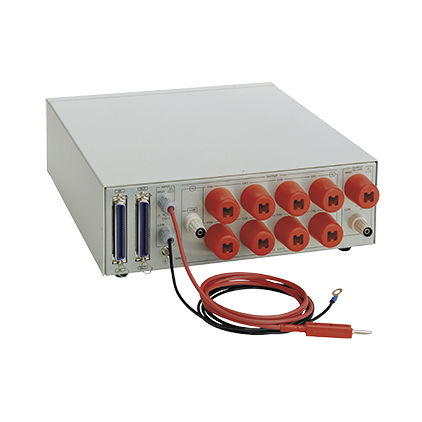

Widerstand-Messsystem 3930

DirektkontaktMehrkanal

HOCHSPANNUNGS-SCANNER 3930 5kV AC/DC-Hochspannungsscanner, der automatische Mehrpunktprüfungen unterstützt Übersicht Der Hioki 3930 ist ein passiver Hilfstester, der mit dem automatischen Isolations-/Standhalterungstester Hioki 3153 oder einem Sequenzer verbunden ist und von diesem gesteuert wird. Er ist so konzipiert, dass er das Testen mehrerer Punkte mit einem Minimum an Verbindungsänderungen sicher ermöglicht. Hauptmerkmale - Ausgabe der Eingangs-Hochspannung von einem vom Benutzer gewählten Kanal - 8 Kanäle pro Einheit (Einzelmodus), mit bis zu 32 Kanälen (4 angeschlossene Einheiten) - Isolierte Hochspannungs-E/A, Steuersignalleitungen und Stromversorgung - Steuerung mit der Programmfunktion 3153 oder mit einem Standard-Sequenzer Grundlegende Spezifikationen Betriebsarten - Multimodus: Abtastung von benutzergewählten Punkten für hohe 4 Kanäle / niedrige 4 Kanäle Einzelmodus: Gemeinsame Abtastung von hohen 8 Kanal - gemeinsam Verwendete Nennspannung - 5 kV AC / 5 kV DC Betriebsanzeigen - Die Lampen leuchten auf, wenn die Stromversorgung hergestellt ist und wenn ein bestimmter Kanal in Betrieb ist [Staffelbereich] Max. offene und geschlossene Spannung - 5000 V DC, 5000 V AC Max. offener und geschlossener Strom - 1,0 A (offene und geschlossene Leistung: 50 W) Indirekter Kontaktpunkt-Kontaktwiderstand - 500 mΩ oder weniger, bei 1 mA AC Kontaktpunkt max. Leistung - 50 W Zeit - Betriebszeit: 6 ms oder weniger, Erholungszeit: 6 ms oder weniger Stromversorgung - VSCV 24 V DC, ±10% (angelegt über den Steuersignal-Eingangsanschluss), 12 VA max. Abmessungen und Masse - 316 mm (12,44 Zoll) B × 100 mm (3,94 Zoll) H × 350 mm (13,78 Zoll) T, 4,2 kg (148,1 oz) Zubehör - Anschlusskabel für Steuereingangsstecker ×1, Hochspannungs-Messleitung 9615-01 (rot) ×8, Hochspannungs-Messleitung (schwarz) ×1, Erdungskabel ×1, Bedienungsanleitung ×1
