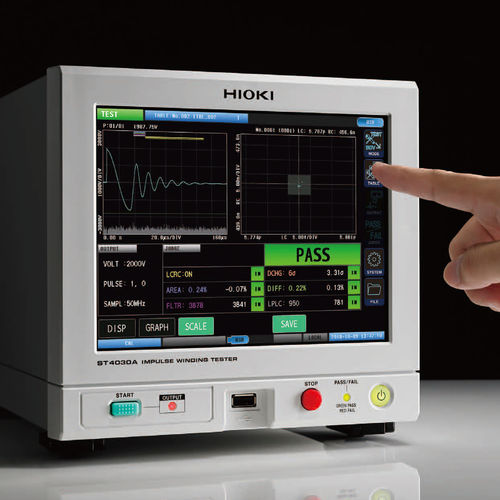

Stossspannungs-Isolation-Tester ST4030A

für StatorwicklungenRotor

IMPULS-WICKLUNGSPRÜFGERÄT ST4030A Diagnose der Isolationsqualität und Verschlechterung der Rotorwicklungen im montierten Zustand durch Quantifizierung der Reaktionswellenform Der ST4030A ist ein Impulswicklungsprüfer oder Stoßspannungsprüfer, der die Funktionen eines Widerstandsmessgeräts und einer Isolationsprüfung kombiniert, die für Hersteller von Elektromotorwicklungen zur Qualitätsverbesserung erforderlich sind. Er erfüllt die Anforderungen an zuverlässigere Motorwicklungen angesichts des zunehmenden Einsatzes von Elektrofahrzeugen und Selbstfahrertechnologie. Hauptmerkmale - Bisher nicht erkennbare Mängel identifizieren - Erkennung von Wellenformen mit hoher Präzision (200 MHz Hochgeschwindigkeitsabtastung × hohe 12-Bit-Auflösung) - Identifizierung von Einfehlerumdrehungen durch Quantifizierung der Antwortwellenformen in LC- und RC-Werte - Diagnose fehlerhafter Isolierung (Pseudokurzschlüsse) zwischen Motorwicklungen durch Prüfung auf mikroskopisch kleine Teilentladungen, die im Geräusch verborgen sind (Option) Messgrößen - - Quantifizierung (LC-Wert, RC-Wert) der beim Anlegen der Impulsspannung erhaltenen Antwortsignalform, bestanden/nicht bestanden-Beurteilung - Wellenformbeurteilung unter Verwendung von AREA-Wert, Flattern, Laplacian usw. - Ausgestattet mit Prüffunktion für dielektrische Durchbruchspannung Angelegte Spannung - 100 V bis 4200 V (Einstellbare Auflösung: 10 V-Schritte) Maximal angewandte Energie: ca. 88 mJ Prüfbarer Induktivitätsbereich - 10 μH bis 100 mH
