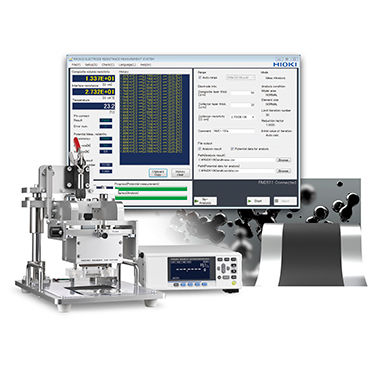

Widerstand-Messsystem RM2610

Videofür Elektroden

ELEKTRODENWIDERSTANDSMESSSYSTEM RM2610 Quantifizierung des Widerstandes der Verbundschicht und des Grenzflächenwiderstandes in Elektrodenblechen von Li-Ionen-Batterien Übersicht Das RM2610 isoliert und quantifiziert die Widerstandseigenschaften von Elektrodenblechen, einer Hauptkomponente von Lithium-Ionen-Batterien (LIBs), als zwei Komponenten: den Widerstand der Verbundschicht und den Grenzflächenwiderstand zwischen der Verbundschicht und dem Kollektor. Das System ermöglicht es Anwendern, diese beiden Größen zu visualisieren, indem sie die Oberfläche des Elektrodenblechs mit einer Testvorrichtung messen, die aus einer Anordnung von Testsonden besteht, und sie dann mit proprietären Analysetechniken quantifizieren Hauptmerkmale - Komposit-Widerstand messen [Ωcm] - Grenzflächenwiderstand zwischen der Verbundschicht und dem Stromabnehmer messen [Ωcm^2] Elektroden-Widerstandsmesssystem RM2610 - Vom Aufbau bis zur Prüfung Der HIOKI RM2610 trennt den Widerstand der positiven und negativen Elektroden von Lithium-Ionen-Batterien (LIB) in den Widerstand der Verbundschicht und den Grenzflächenwiderstand (den Kontaktwiderstand zwischen dem Stromkollektor und der Verbundschicht) und quantifiziert die Ergebnisse für die weitere Analyse. Dieses Video zeigt, wie man die Messung aufbaut und beginnt. Elektroden-Widerstandsmesssystem RM2610 - Wie man eine regelmäßige Wartung durchführt Einführung in die Verfahren zur Überprüfung der Kontinuität zwischen den Sonden, dem Widerstandsmesser und dem DUT sowie der Isolierung zwischen den Sonden. Da die Prüfvorrichtung nicht aus dem System entfernt werden muss, sondern einfach gedreht wird, um den Sondenkopf nach vorne auszurichten, ist die Reinigung und Inspektion der Sonde äußerst einfach.
