Spannungs-Datenerfassungssystem HiCORDER MR series

DrehzahlDrehmomentFeuchte

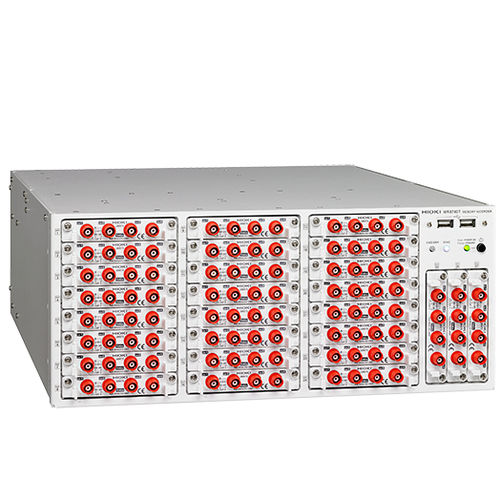

GEDÄCHTNIS-HALBKÖRPER MR8740T Max. 108 Analogkanäle, Reduzierung der Prüfdatenübertragungszeit auf Null Übersicht Das MR8740T (MR8740-50) ist ein Rack-montierbares Datenerfassungssystem, das Hochgeschwindigkeits-Messungen mit mehreren Kanälen über maximal 108 Kanäle liefert. Durch die gleichzeitige Erzeugung simulierter Signale und Aufzeichnung über Plug-and-Play-Eingabeeinheiten eignet sich der Waveform-Recorder ideal für die Auswertung von Multisignalgeräten wie z.B. elektronischen Steuergeräten (ECU) in Fahrzeugen. Hauptmerkmale - Ideal für die Multipoint-Inspektion von Hochleistungskarten wie z.B. ECU - 108-Kanal analog zu 96-Kanal analog + 48-Kanal Logikeingang - Reduzierung der zum Speichern auf externen Medien erforderlichen Zeit auf maximal 1/100 im Vergleich zur herkömmlichen Methode - 20 MS/s gleichzeitige Abtastung auf allen Kanälen - Sichere Messung mit isolierten Analogeingängen - Unterstützt 4K-Monitor zur Anzeige von Mehrkanal-Wellenformen ohne Überlappung - Messen Sie 4 Kanäle mit 1 Einheit (4-Kanal-Analoggerät U8975, 4-Kanal-DVM-Gerät U8991) - Erzeugung von Konstantspannung, Konstantstrom und simuliertem Widerstand (VIR-Generatoreinheit U8794) ECU-Prüfung ECUs sind mit einer großen Anzahl und Vielfalt von Sensoren verbunden. Das MR8740T kann mit einer Signalerzeugungseinheit installiert werden, um diese Sensoren zu simulieren. Wenn Sie die Simulationsergebnisse gleichzeitig mit einer Messeinheit messen, können Sie alle Schritte von der Signalerzeugung bis zur Messung mit einem einzigen Gerät durchführen. Die U8794 VIR GENERATOR UNIT bietet auch einen Widerstandsausgang, um die Prüfung von Thermistorkreisen zu ermöglichen. Ideal für Tests, die simulierte Signale erfordern Bei der Verwendung als ECU-Testgerät erzeugen Sie simulierte Signale von verschiedenen Sensoren, was für das Testen elektronischer Teile und die Wartung von Geräten unerlässlich ist.
