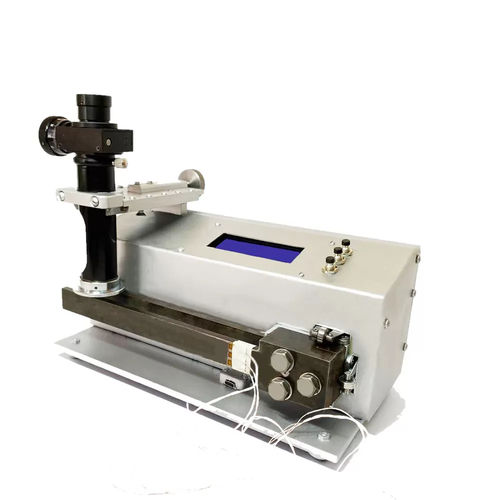

Prozesskalibriergerät TFGD-4001

kompaktmanuell

TFGD-4001 wird für die dynamische Kalibrierung von Dehnungsmessstreifen aller Art verwendet, die für die Prüfung von Teilen von Gasturbinen und Turbojet-Triebwerken direkt an einem Objekt in Originalgröße eingesetzt werden. Es kann für die Kalibrierung von Dehnungsmessstreifen für alle Arten von Prüfstandsversuchen (statisch, dynamisch) verwendet werden. Eine weitere mögliche Anwendung ist die Bestimmung der Umrechnungsfaktoren für elektrische Signale von Dehnungsmessstreifen (in Halb- oder Vollbrückenschaltung) in mechanische Größen, die in Prüfobjekten auftreten. Der TFGD-4001 wird in einem rechteckigen Metallgehäuse mit kompaktem Formfaktor hergestellt. Die Messung der Schwingungsamplitude des Stimmgabelschaftes erfolgt visuell durch ein externes optisches Okular mit einem linearen Schenkel. Die Stimmgabel ist eindeutig montiert, so dass eine manuelle Einstellung des Okulars nicht erforderlich ist. An der Innenseite der Frontplatte des TFGD-4001 befindet sich ein 12-Kanal-Flachfederanschluss für den Anschluss von Dehnungsmessstreifen. Es gibt auch eine spezielle Tasche für die Platzierung von Zuleitungsdraht-Spulen, um zu verhindern, dass sie sich während des Betriebs abwickeln und Interferenzen verursachen. An der Außenseite der Frontplatte befinden sich der Anschluss für Prüfgeräte, der Schalter für die feste Amplitude und der Schalter für die Stromversorgung. Netzkabel und Erdungsanschluss befinden sich auf der Rückseite. Im Lieferumfang sind 1 oder mehrere (je nach Bestellung) Stimmgabeln aus Stahl der Klasse AISI 4340 enthalten, die mit drei Schrauben M8 befestigt sind. Jede Stimmgabel wird mit einem Graduierungszertifikat geliefert. Die Identität der Schwingungsfrequenz wird durch die Wahl der Dicke und das präzise Polieren der Stimmgabelhälften während des Herstellungsprozesses erreicht. Eigenschaften der Stimmgabel: - Spannung am Stimmgabelgrund 0,5 - 10 kg/mm2 - Gemessene Verformungsgenauigkeit ±10 ppm relative Dehnung
