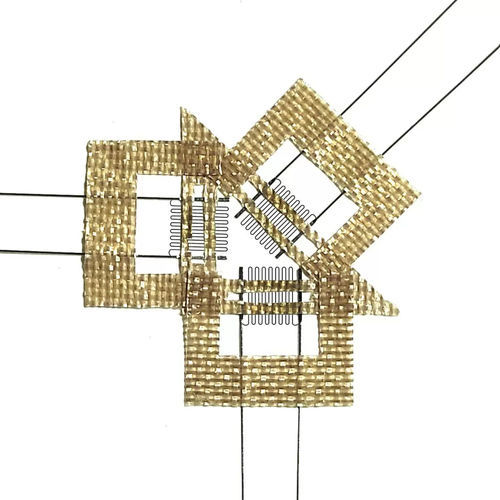

Dynamischer Dehnungsmessstreifen STN350-3.5CA-A900-N015-50

Rosettenform

Die klebbaren Hochtemperaturdorne sind für die Messung von Verformungen in Details von Maschinen und Anlagen, einschließlich Düsentriebwerken, unter statischen und dynamischen Belastungen im Temperaturbereich von -269...+900°C bestimmt. Die Rosetten des Typs CA bestehen aus drei unabhängigen empfindlichen Gittern, die auf 0°- 45°-90° oder 0°- 60°-120° ausgerichtet sind, und sind für die Bestimmung von komplex ausgerichteten Verformungen bestimmt. BA-Wosetten bestehen aus zwei unabhängigen empfindlichen Gittern, die unterschiedlich ausgerichtet sind, z. B.: T-Typ, L-Typ und V-Typ. Die DMS werden auf der Oberfläche des Prüfobjekts mit keramischem Zementkleber oder mit dem Aluminiumoxid-Flammenspritzverfahren angebracht. Die Dehnungsmessstreifen werden auf einem provisorischen glasfaserverstärkten PTFE-Träger angebracht, der während der Installation des Dehnungsmessstreifens entfernt werden muss.
