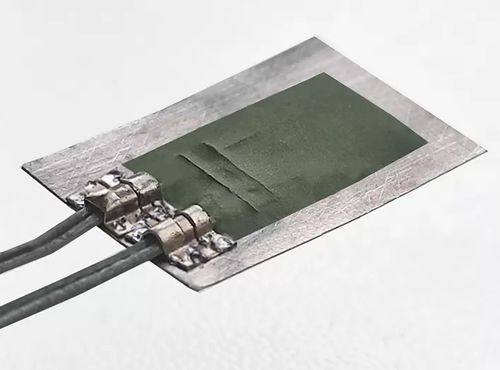

Schweißbarer Dehnungsmessstreifen WTN series

dynamisch

Schweißbare Hochtemperatur-Dehnungsmessstreifen sind für die Messung von Verformungen in den Details von Maschinen und Anlagen unter dynamischen Belastungen im Temperaturbereich von -269...+900°C bestimmt. Diese Dehnungsmessstreifen sind für den Einbau an Stellen vorgesehen, an denen eine Verklebung mit keramischen Zementen nicht möglich ist, entweder wegen der komplizierten Oberflächenvorbereitung (Polieren, Entfetten usw.) oder wegen der großen Abmessungen des Prüfobjekts (kann nicht für die Zementhärtung thermisch behandelt werden). Konstruktiv gesehen ist ein Dehnungsmessstreifen der Serie WTN ein Draht-Dehnungsmessstreifen der Serie STN, der auf einem kleinen Stück dünner Metallfolie mit keramischem Zement angebracht und mit silikonorganischem Lack geschützt ist. Das empfindliche Gitter des DMS besteht aus Nickel-Chrom-Draht mit einem Durchmesser von 20...30 um. Das Trägermaterial ist eine oxidations- und korrosionsbeständige Nickel-Chrom-Superlegierung. Dieses Material ist so gewählt, dass es dem Wärmeausdehnungskoeffizienten des empfindlichen Gitters entspricht. Das empfindliche Gitter wird mit Hochtemperatur-Keramikzement, der für den Langzeitbetrieb bei 900 °C geeignet ist, auf der Unterlage befestigt. Der keramische Zement fungiert auch als Isolierschicht zwischen der Unterlage und dem Gitter. Die Zementschicht ist mit einem siliziumorganischen Lack gegen Feuchtigkeit geschützt. Die Zuleitungsdrähte bestehen aus einem 2-adrigen Chrom-/Alumelkabel in einem Quarzgeflechtmantel. Der typische Durchmesser der Adern beträgt 0,3 mm, kann aber bei Bedarf geändert werden. Die typische Länge der Leitungsdrähte beträgt 100 mm.
