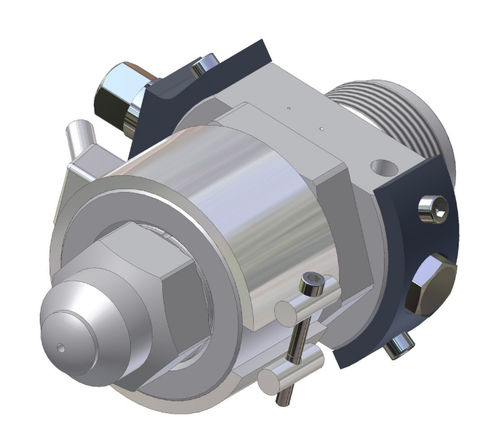

Kontinuierlicher Schmelzefilter F

Filterdüsen werden zur Verarbeitung von Thermoplasten in Spritzgiessmaschinen benötigt. Saubere, fremdpartikelfreie Schmelzen sind die Voraussetzung für eine störungsfreie, wirtschaftliche Produktion von Spritzgussteilen. Die Firma Herzog AG entwickelte für das Spritzgiessen von Kunststoffen einen Schmelzefilter, der sich durch seine kompakte und einfache Bauweise auszeichnet. Der Schmelzefilter ist in kürzester Zeit montiert und betriebsbereit. Der Schmelzefilter herzog® basiert auf dem sogenannten „Spaltprinzip“. Die kammähnliche Spaltgeometrie verhindert ein Durchschlüpfen von sehr dünnen, längeren Fremdpartikel. Funktion Die von der Plastifiziereinheit in die Filterdüse geförderte Schmelze wird durch das Düsenheizband plastisch gehalten, wobei wir die Regelung der Düsentemperatur grundsätzlich empfehlen. Die Schmelze wird über grosszügig dimensionierte Zuleitkanäle (rot) zu den Filterspalten geleitet und durchfliesst diese. Fremdteile, die grösser als die Spalttiefe sind, werden im Zuleitkanal zurückgehalten. Die gefilterte Schmelze strömt über Ableitkanäle weiter ins Spritzgiesswerkzeug. Eine Reinigung des Filters wird nötig, sobald die eingestellten Maschinendaten nicht mehr eingehalten werden können. Die Reinigung erfolgt je nach Düsenausführung unterschiedlich.
