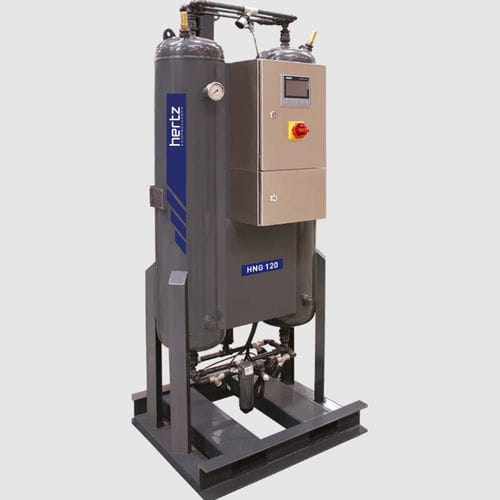

Rein-Stickstoffgenerator HNC series

SMCPSAkompakt

Der Stickstoffgenerator besteht aus zwei Adsorberngefässen, die mit CMS sind, einer Ventilbaugruppen, Luftfiltern und einem Hauptdruckregulierer und einem Produktaufnahmebehälter Saubere und trockene Luft wird in eines der Adsorberbetten geleitet, wo Sauerstoff und Wasser schneller in die Porenstruktur des CMS adsorbiert werden als Stickstoff, sodass der Stickstoffgehalt zunimmt. Auf dem Prinzip der Druckwechseladsorption (Pressure Swing Adsorption, PSA) beruhende Stickstofferzeugungssysteme werden zur Trennung von Stickstoffs und Sauerstoff und für die Anreicherung des Stickstoff eingesetzt. Dabei kommt als Adsorber ein Kohlenstoffmolekularsieb (Carbon Molecular Sieve, CMS) zum Einsatz. Das Kohlenstoffmolekularsieb absorbiert Sauerstoff- und Wasserdampfmoleküle unter bestimmten Druck – und lässt gleichzeitig den Stickstoff passieren. Die Stickstoffmoleküle (4,3 Ångström an Größe) passieren die Säule, während die Sauerstoffmoleküle (3,9 Ångström an Größe) durch das Kohlenstoffmolekularsieb adsorbiert werden (Öffnung von 4 Ångström). Der Stickstoffgenerator Ein Zweibett - Adsorbersystem Der Stickstoffgenerator besteht aus zwei Adsorberngefässen, die mit CMS sind, einer Ventilbaugruppen, Luftfiltern und einem Hauptdruckregulierer und einem Produktaufnahmebehälter Saubere und trockene Luft wird in eines der Adsorberbetten geleitet, wo Sauerstoff und Wasser schneller in die Porenstruktur des CMS adsorbiert werden als Stickstoff, sodass der Stickstoffgehalt zunimmt. Reinheit des Produktgasstroms auf dem gewünschten Niveau (95–99,999 %, wie durch den Kunden verlangt). Dieses Produkt strömt mit einem leicht unter den der Zugluft liegenden Druck aus der Oberseite des
