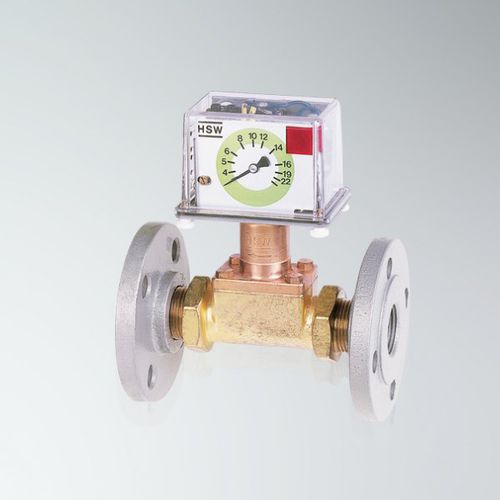

Volumendurchflussmesser DW­-U

mit Analogausgang

Einfaches, sehr zuverlässiges Durchflussmessgerät mit analoger Anzeige des Momentandurchflusses, verstellbarem Schaltpunkt, optischer Schaltanzeige via Glimmlampe. Der DW-U von Henke-Sass, Wolf arbeitet nach dem sicheren Weg-Ausschlag-Verfahren. Das Pendelsystem mit Stauplatte (Prallplatte) wird durch das strömende Medium gegen die Kraft einer Feder ausgelenkt. Ein Faltenbalg dichtet das System vom Medium zum Mess-bzw. Anzeigeteil ab. Die Bewegungsübertragung erfolgt zwangsweise. Betätigt werden ein im Messteil angeordneter Mikroschalter und eine Kontroll-Lampe. Durch diesen Mikroschalter werden dann entsprechende Schaltvorgänge ausgelöst. Zudem wird ein Zeigersystem betätigt, das die momentane Durchflussmenge an der Skala anzeigt. Anzeige des Momentan-Durchflusses Einfache Schaltpunktverstellung gemäß Kleinskala Hermetische Trennung des Mediums vom Mikroschalter mittels Faltenbalg Unempfindlich gegenüber Verschmutzung und Magnetfeldern Hohe elektrische Belastbarkeit Größte Betriebssicherheit und Servicefreundlichkeit Für alle Durchflussrichtungen und Einbaulagen lieferbar Auch in Ex-Ausführung lieferbar Version mit zwei Schaltern ist erhältlich
