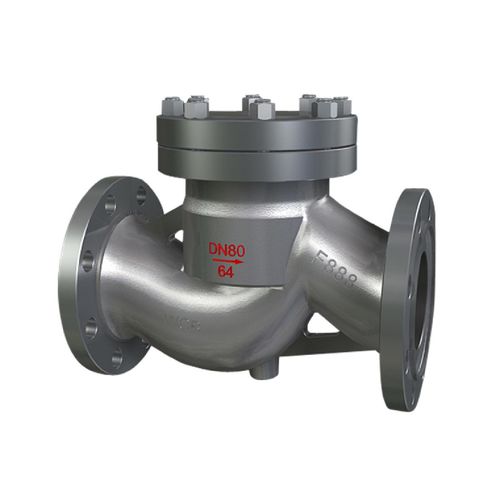

Ventil-Rückschlagventil

FlanschReinigungFluid

Das Hubrückschlagventil verhindert wirksam den Rückfluss des Mediums und eignet sich für den Einsatz an Rohrleitungen in der Erdölindustrie, der chemischen Industrie, in Hydraulikkraftwerken zur Steuerung von Wasser, Gas, Öl und anderen korrosiven Medien. Auch der Einsatz unter hohem Druck ist mit diesem Ventil möglich. Merkmale 1.Der Ventilteller bewegt sich entlang der Mittellinie des Ventilkörpers auf und ab. Unter dem Druck des in eine Richtung strömenden Fluids hebt sich der Ventilteller von der Dichtfläche des Ventilsitzes ab. Bei Rückströmung kehrt der Ventilteller zum Ventilsitz zurück, um das Medium abzuschneiden 2.Um den Aufprall weiter zu reduzieren, ist das Hubrückschlagventil mit einem Kolben-Armaturenbrett konstruiert, das mit einer Feder eingebaut ist. 3.Auf dem Kolben befinden sich kleine Löcher. Wenn sich der Kolben bewegt, fließt das Medium langsam, wodurch die auf das Ventil wirkende Kraft stark reduziert wird. Technische Daten Größe: 2"-16" DN50~DN400 Druck: Klasse 150-Klasse1500 PN1.0~PN32 Gehäusewerkstoff : WCB(A105),CF8(304),CF8M(316),CF3(304L), CF3M(316L) Material der Dichtungsfläche: Gummi, PTFE, Hartlegierung, etc. Anschlussart :Flansch, Schweißung Entwurfsstandard: ASME B16.34, ASME B16.10,ASME B16.5 Anwendungen Erdölindustrie, chemische Industrie, Wasserkraftindustrie.
