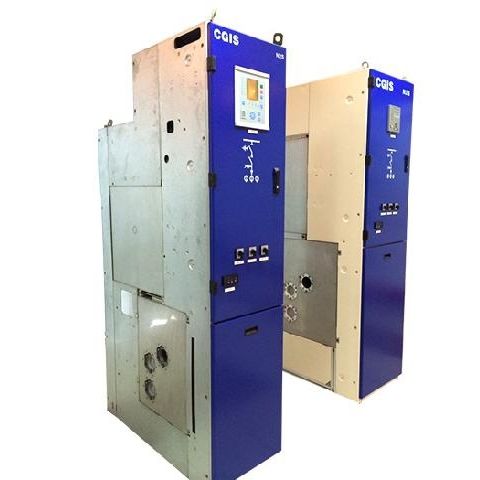

Hochspannungsschaltanlage N2 series

metallgeschotteteGasisolierteVakuum

Die gasisolierten, metallgekapselten Hochspannungs-Schaltanlagen N2S/N2X für den Innenbereich, die von deutschen Experten entwickelt wurden, sind eine neue Generation von C-GIS-Produkten für den Mittelspannungsbereich, die die hervorragenden Vorteile der Gasisolierung und der Vakuumschalttechnik vereinen. * l Verwendung des umweltfreundlichen Mikro-Überdruckgases N2 oder dessen Mischung mit SF6 als Isoliergas, um die negativen Auswirkungen auf die Umwelt und das Risiko von Gaslecks zu reduzieren. * Weniger Platzbedarf. Jedes Paneel kann 40% ~ 73% Platz sparen. * Modulare Gastankstruktur, geeignete Konfigurationsschemata können je nach den genauen Anforderungen gewählt werden, um den zuverlässigen und wirtschaftlichen Betrieb von Schaltanlagen zu gewährleisten. * Wartungsfrei im Primärkreislauf. Alle Hochspannungsschaltungen sind gasdicht und werden von der Umwelt nicht beeinflusst. * Verwendung von VEG-Vakuum-Leistungsschaltern mit einer mechanischen Lebensdauer von bis zu 10.000 Schaltspielen, um die Leistung und Zuverlässigkeit der Anlage zu erhöhen. Das spezielle Design des Vakuum-Leistungsschalters ermöglicht das Schalten von Kondensatorbatterien mit 40,5 kV und 800 A ohne Unterbrechung. * Der Hochspannungs-Gastank wird aus 3 mm starkem rostfreiem Stahl im 3D-5-Achsen-Laserschweißverfahren hergestellt und durch Helium-Leckage-Erkennung überprüft. Gewährleistet eine jährliche Leckagerate von weniger als 0,1% * Alle Vorgänge sind vom Hochspannungskreis isoliert, mit sicherer und bequemer Bedienung. Der Leistungsschalter und der Trennschalter können sowohl manuell als auch motorisch betrieben werden und eignen sich besonders für die intelligente Fernsteuerung und -bedienung. Zwischen Leistungsschalter und Trennschalter ist eine zuverlässige mechanische Verriegelung eingebaut, die die Anforderungen der "Five Unti-misoperation Interlocking" erfüllt.
