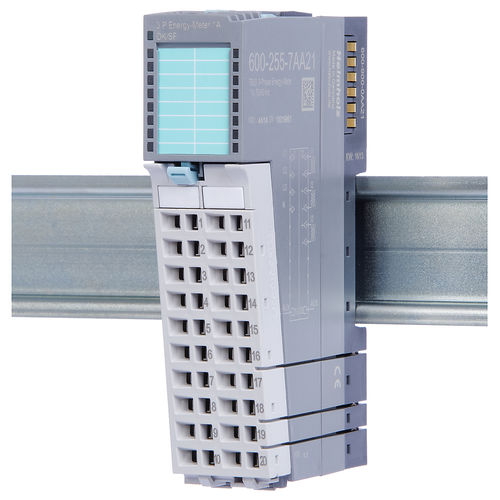

Drehstromzähler 600-255-7AA21

für DIN-Schiene50 Hz60 Hz

Das Funktions-Modul Energy Meter für das TB20 IO-System, nimmt alle wesentlichen Messwerte aus AC 230 V-Netzen bezüglich der Strom- und Spannungsmessung auf. Die Eingangsspannungen (3 Phasen + N) können direkt an das Modul angeschlossen werden. Neben allgemeinen Statusinformationen können bis zu 7 Messwerte im Eingangsabbild durch die Parametrierung eingeblendet werden. Der steuerbare Stromzähler wird bei Ausfall des Systems nichtflüchtig gespeichert. Die Eingangsströme werden über Stromwandler angeschlossen. Das Energy Meter Modul ist für einen maximalen Sekundärstrom von 1 A ausgelegt. Andere Sekundärströme oder die Verwendung von Rogowski-Spulen sind auf Anfrage möglich. Hinweis: Einzelmodule sind nicht mit den IO-Systemen anderer Hersteller kombinierbar. Parameter für das Modul Schwellwert Über-/Unterspannung Schwellwert Überstrom Nulldurchgangs-Timeout Energiezähler aktivieren Netzfrequenz 50/60 Hz 3-Leiter oder 4-Leiter Spannungsmessung Eingangswerte des Prozessabbildes Parameter für die Phasen A,B,C Primärstrom Sekundärstrom Winkelfehlerkorrektur (Winkelfehler der Stromwandler) Diagnose Nulldurchgang, Über-/Unterspannung, Überstrom Parmetrierbares Prozesseingangsabbild 7 Messwerte gleichzeitig RMS-Spannung A,B,C RMS-Strom A,B,C Wirkleistung/Energie A,B,C und Gesamt Scheinleitung/Energie A,B,C und Gesamt Bildleistung/Energie A,B,C und Gesamt Frequenz Leistungsfaktor A,B,C und Gesamt Phasenwinkel zwischen den Spannungen oder zwischen den Strömen Diagnosemeldungen Phasenlage falsch Unter-/Überspannung Überstrom Nulldurchgang fehlt (keine Phase) Parametrierfehler Ermittlung von Wirk-, Blind- und Scheinleistung und Energie
