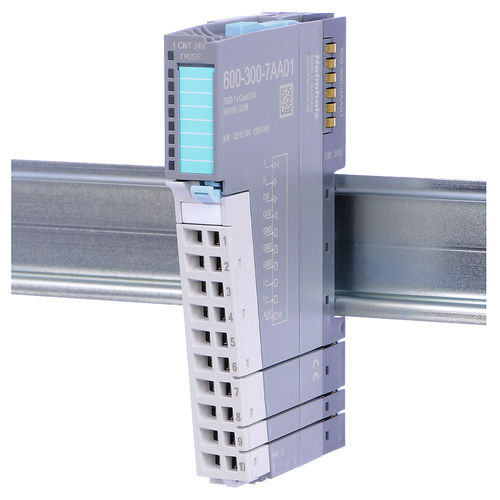

Impulszähler 600-300-7AA01

ZeitZyklusdigital

Zähler werden verwendet um Impulse zu erfassen, die schneller als Zyklen der Steuerung sind. Die Steuerung kann diese Signale nicht mehr korrekt erfassen und eine Vorverarbeitung ist notwendig. Das Zählermodul erfasst die Flanken von 24 V Signalen als Impulse. Die Impulse können gezählt werden oder werden als Frequenz, Drehzahl oder Periodendauer umgerechnet. Für eine direkte Reaktion auf Startflanken oder das schnelle Schalten von Anlagenzuständen hat das Zählermodul einen zusätzlichen 24 V Eingang und einen 24 V Ausgang. Erfassungsmethode Impuls & Richtung Drehgeber mit Einfachauswertung Drehgeber mit Zweifachauswertung Drehgeber mit Vierfachauswertung Zählfunktionen Endlos Zählen Einmalig Zählen Periodisch Zählen Messbetrieb Frequenzmessung Drehzahlmessung Periodendauermessung Programmierbarer Eingang SPS-Eingang Freigabe (HW-Tor) Synchronisation Periodische Synchronisation Latch Latch & Retrigger Invertierbar Programmierbarer Ausgang SPS-Ausgang Zählerstand >= Vergleichswert Zählerstand <= Vergleichswert Zählerstand = Vergleichswert Ersatzwertschaltung bei STOP Bis zu 500 kHz (4-fach Auswertung) Anschluss von 24 V-Inkrementalgebern oder Initiatoren Filter: 10 kHz|50 kHz|100 kHz|500 kHz Alle Eingänge invertierbar Grenzwerte für Zähler und Messwerte Hysterese für Eingang Pulsdauer für Ausgang Aktualisierungszeit/Integrationszeit für Messbetrieb
