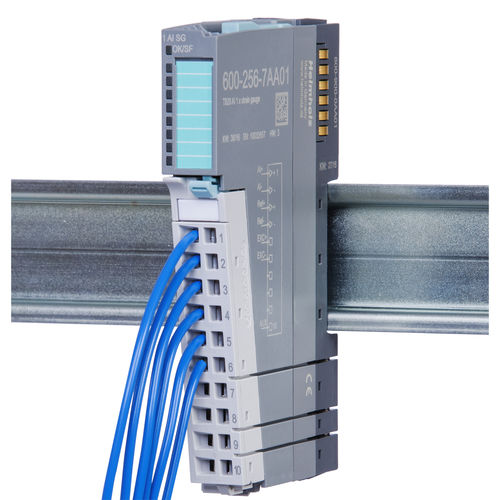

Digitales Wägemodul 600-256-7AA01

für Industrieanwendungen

Das Wägemodul dient der Messung und Verarbeitung von Signalen aus Wäge-, Drehmoment- oder Kraft-Sensoren. Das Wägemodul ermöglicht den direkten Anschluss einer Wägezelle in DMS-Vollbrückenschaltung (spannungsgespeiste Brückenschaltung). Die Speisespannung der Brücke wird aus dem Rückwandbus des TB20 generiert und beträgt 5 V mit maximal 70 mA Last. Der Spannungsausgang ist mit einer internen reversiblen Sicherung gegen Überlast und Kurzschluss geschützt. Es können Wägezellen mit minimal 72 Ω angeschlossen werden. Die externe Brückenspeisung der Wägezelle ist möglich. Die Brückenspannung kann bei 6-Draht-Schaltung an der Wägezelle gemessen werden, der gemessene Wert geht in die Berechnung des Messwertes ein. Von der Anwendung gesteuert kann durch Einspeisen eines Prüfstromes in den Messkanal zusätzlich eine Drahtbrucherkennung erfolgen. Die Eingangskanäle besitzen eine Auflösung von 24 Bit. Die Messwertausgabe erfolgt parametrierbar in mV/V oder in kg. Über einstellbare Sample-Raten können Störspannungen und mechanische Schwingungen in der Messung unterdrückt werden. Über einen gleitenden arithmetischen Mittelwert können Störungen aus einer Reihe von Messwerten geglättet werden. Über einen Offset kann ein Nullpunktabgleich der Wägezelle erfolgen oder die Messung mit einem bestimmten Wert begonnen werden. Linearitätsabweichungen der Messeinrichtungen können mit bis zu 5 Stützstellen linearisiert werden. Die Messeingänge verfügen über einen Überspannungs-Schutz bezogen auf das 24 V-Potential und besitzen eine Potentialtrennung mit 500 V Spannungsfestigkeit. Einstellbare Sample-Raten Messeingänge mit Überspannungsschutz gegen 24V Potenzial 24-Bit Kanalauflösung
