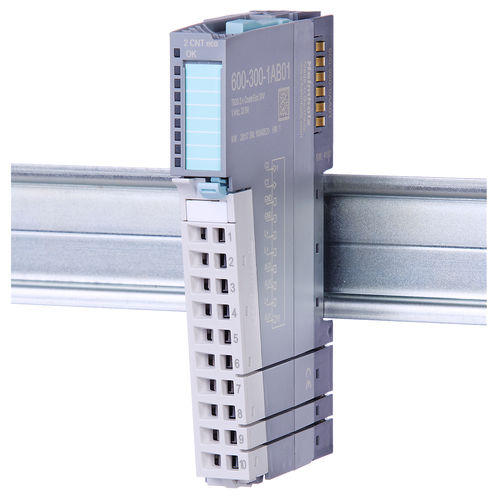

Zykluszähler 600-300-1AB01

digitalIP20für DIN-Schiene

Zähler werden verwendet um Impulse zu erfassen, die schneller als Zyklen der Steuerung sind. Die Steuerung kann diese Signale nicht mehr korrekt erfassen und eine Vorverarbeitung ist notwendig. Das Zählermodul erfasst die Flanken von 24 V Signalen als Impulse. Die Impulse werden gezählt und der Zählwert steht der SPS immer aktuell zur Verfügung. Die Freigabe der Zählfunktion kann durch SPS Steuerbefehle erfolgen. Der Zählwert kann durch die SPS vorbelegt oder zurückgesetzt werden SPS Steuerfunktionen Zähler Freigabe Zählwert zurücksetzen Zählwert laden Zählrichtung ändern 2 Zähler Zähltiefe 32 Bit (vorzeichenbehaftet ± 231) Bis zu 1 kHz Zählfrequenz pro Zähler 24 V Spannungsversorgung für Zähler 9 Byte Eingabedaten (Zählerwert und Status) 10 Byte Ausgabedaten (Ladewert und Steuerfunktionen)
