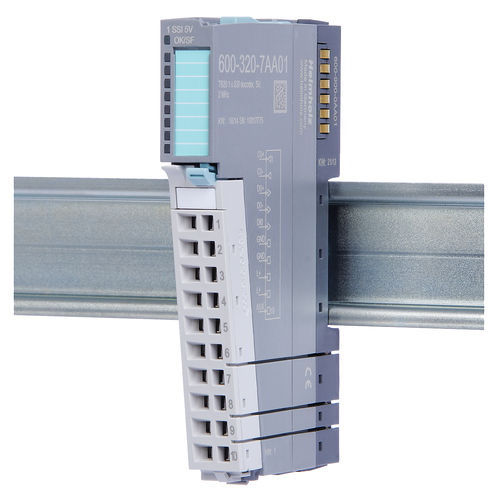

RS-422-Schnittstellenmodul 600-320-7AA01

Industriefür DIN-Schiene

Das Synchronous Serial Interface ermöglicht es, durch serielle Datenübertragung eine absolute Information über die Position eines Weg- oder Winkelmesssystems zu erhalten. Das Synchronous Serial Interface ermöglicht es, durch serielle Datenübertragung eine absolute Information über die Position eines Weg- oder Winkelmesssystems zu erhalten. Hardwareseitig ist das SSI als Punkt-zu-Punkt Verbindung gemäß dem Standard RS-422 ausgeführt. Um Erdschleifen zu vermeiden, findet eine komplette galvanische Trennung über Optokoppler statt. Durch die synchrone und symmetrische Übertragung der Takt- und Datensignale, über paarig verdrillte Leitungen, wird eine hohe Unempfindlichkeit gegen Störeinflüsse erreicht. Dies führt zu einer hohen Zuverlässigkeit und Robustheit für den Einsatz in industrieller Umgebung. Das TB20 SSI Geber-Interface ermöglicht den Anschluss eines SSI-Gebers mit bis zu 2 MHz Übertragungsrate. Da die Anzahl der Datenbits ebenfalls einstellbar ist, ergibt sich eine große Flexibilität hinsichtlich der unterstützen Geber-Auflösung. Der Datenwert kann wahlweise im Gray-Code oder auch im Binärcode vorliegen und normiert werden, um nur positionsrelevante Bits zu übertragen. Optional kann für die Prüfung der Datenintegrität zusätzlich ein Paritätsbit ausgewertet werden. Außerdem besteht die Möglichkeit Sonderbits zu übertragen. Dies nutzen einige Sensoren um z. B. Fehlerzustände an den Master zu signalisieren. Ein digitaler 24 V-Eingang kann als Latchfunktion parametriert werden, um bei externen Ereignissen den Geberwert zu halten. Zwei parametrierbare Vergleicher erleichtern die schnelle Erkennung von Positionen im SPS-Programm.
