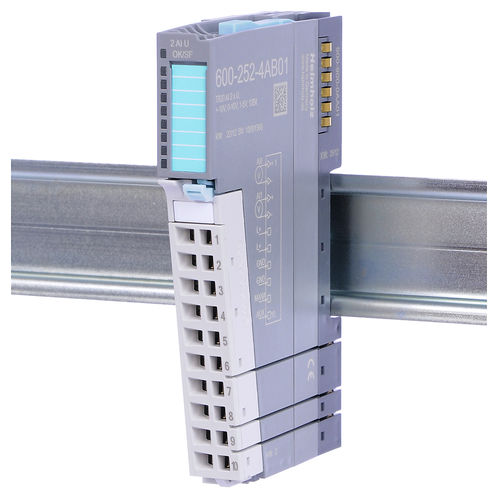

Im Lieferumfang sind bereits der passende Frontstecker für die Verkabelung und ein Basismodul enthalten. Das Modul verfügt über 2 analoge Eingänge.
Parameter für das Modul
Diagnosealarm: An|Aus
Diagnose Überlauf/Unterlauf: An|Aus
Werte Darstellung: SIMATIC* S7|SIMATIC* S5|INT16
Parameter für jeden Kanal
Drahtbrucherkennung (nur bei 1 ... 5 V): An|Aus
Störfrequenzunterdrückung: Keine|10 Hz|50 Hz|60 Hz|400 Hz
Messbereich: Deaktiviert|0 ... 10 V|1 ... 5 V|±10 V|±5 V|±2,5 V
Grenzwertalarme aktiv: An|Aus
Oberer/Unterer Grenzwert: 16-Bit-Analogwert (±27648)
* SIMATIC ist ein eingetragenes Warenzeichen der Siemens AG.
Messbereiche 0 ... 10 V, 1 ... 5 V, ±10 V, ±5 V, ±2,5 V pro Kanal einstellbar
Messauflösung 11 Bit + VZ
Diagnosemeldungen
Drahtbrucherkennung (bei 1 ... 5 V)
Grenzwertalarme für jeden Kanal
Anzeige des Betriebszustandes und Störungen über zweifarbige LED (blau/rot)
