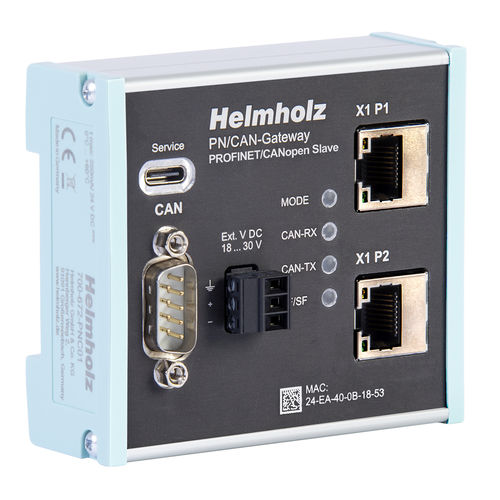

Gateway für Kommunikation 700-672-PNC01

MedienUSBCAN-Bus

Mit dem PN/CAN-Gateway ist eine einfache und unkomplizierte Anbindung von CAN-Geräten an ein PROFINET-Netzwerk möglich. Das PN/CAN-Gateway "CANopen Slave" ermöglicht die Kopplung von Maschinen mit CANopen Bus an Maschinen mit PROFINET-Netzwerk und stellt am CAN-Bus ein frei konfigurierbares vollwertiges CANopen Slave Device dar. Am PROFINET-Netzwerk ist das PN/CAN-Gateway "CANopen Slave" ein PROFINET I/O-Device und unterstützt Übertragungsraten bis 100 Mbit vollduplex. Die Daten der CANopen SDOs werden transparent und frei konfigurierbar in das PROFINET-Netzwerk eingeblendet und können so in der SPS direkt gelesen oder geschrieben werden. Das PN/CAN-Gateway wird mit einer GSDML-Datei in den Hardwarekonfigurator des PROFINET-Controllers eingebunden, und alle Werte des CANopen Slaves stehen als IO-Informationen zur Verfügung. Besondere Hantierungsbausteine sind nicht notwendig. Mit Hilfe einer EDS- oder DCF-Datei wird eine anlagenspezifische CANopen Device-Konfiguration permanent in das Gerät geladen. Das Gateway unterstützt auf dem CAN-Bus CANopen Netzmanagement, Nodeguarding/Heartbeat, Emergencies und SDO-Zugriffe. Es sind bis zu 16 RX- und Tx-PDOs parametrierbar. Ebenso ist die Parametrierung des CANopen Devices inclusive des PDO-Mappings über den CAN-Bus und das Versenden von kundenspezifischen Emergency-Nachrichten möglich. Die Features PROFINET MRP (Medienredundanz) sowie umfangreiche Diagnosefunktionen und eine Schnittstelle zur Online-Diagnose runden die Leistungsmerkmale des PN/CAN-Gateways ab. Bis zu 16 TPDOs / 16 RPDOs Bis zu 1 Mbit/s CAN-Bitrate CANopen NMT, Heartbeat, Nodeguarding, Emergency Keine Hantierungsbausteine notwendig
