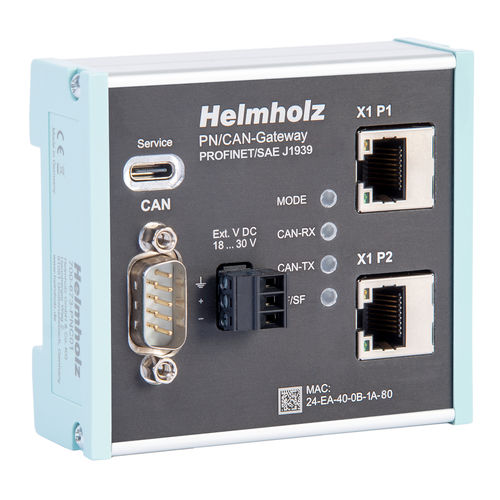

Gateway für Kommunikation 700-673-PNC01

IndustrieMedienUSB

Mit dem PN/CAN-Gateway ist eine einfache und unkomplizierte Anbindung von CAN-Geräten an ein PROFINET-Netzwerk möglich. Das PN/CAN-Gateway SAE J1939 kann als vollständiges SAE J1939 Device eingesetzt oder auch für die Simulation und Diagnose eines SAE J1939 Netzwerkes verwendet werden. Die Daten der Parameter Groups (PGNs) können direkt im E/A Datenbereich der SPS ausgetauscht werden. Das Gateway wird mit Hilfe einer GSDML über die PROFINET Projektierung vollständig konfiguriert und benötigt keine zusätzliche Software. Die Source Adresse (SA) ist frei einstellbar. Es sind Single und Multi-Package Messages in der direkten Kommunikation und als Requests frei verfügbar. Zusätzlich kann das Gerät als passiver Teilnehmer zu transparenten Mitlesen von PGN Messages eines SAE J1939 Netzwerkes verwendet werden. Die Features MRP (Medienredundanz) sowie umfangreiche Diagnosefunktionen und eine Schnittstelle zur Online-Diagnose runden die Leistungsmerkmale des PN/CAN-Gateways ab. Vollständiges SAE J1939 Device Broadcast und TP Protokolle Unterstützt PDU1 Format (dynamische DA) und PDU2 Format (Group Extensions) Protocol Abort Reasons direkt im Input Bereich lesbar Parametrierbare Priorität und EDP Parametrierbarer Geräte-Name inklusiv des Arbitrary Address Capable Bits Dynamisch definierbare SA/DA Automatisches Antworten auf Requests der parametrierten PGNs PGN Requests für Single- und Multi-Reponses (z.B. Diagnosen) Zyklisches Senden und zeitüberwachtes Empfangen von Single Package und Multi Package PGNs mit parametrierbarem Timings Event-getriggertes Senden von PGNs Transparenter SAE J1939 Protokollzugriff
