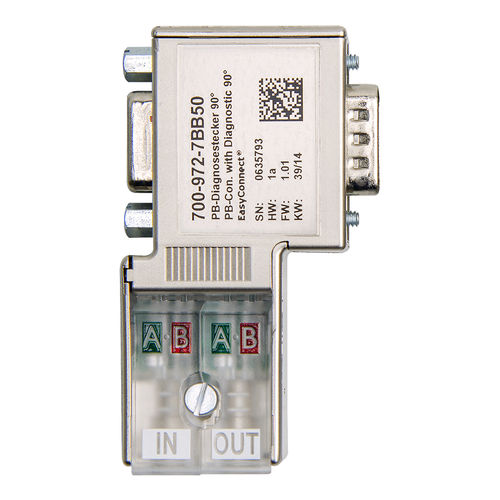

Datensteckverbinder 700-972-7BB50

EMCfür GehäuseStecker

Über eine visuelle Anschlusskontrolle kann auch nach der Montage schnell der richtige Anschluss des PROFIBUS-Kabels überprüft werden. Für eine verbesserte EMV-Verträglichkeit ist das Gehäuse des Steckers metallisiert. Mit dem PROFIBUS-Stecker Diagnose kann ein PROFIBUS-Netzwerk aufgebaut werden, in dem der Anwender jederzeit mit einem Blick den Zustand des Bussystems kontrollieren kann. Die drei eingebauten LEDs mit den gut zu unterscheidenden Farben Blau, Grün und Orange zeigen die wichtigsten Zustände des PROFIBUS-Netzwerkes jeder Station an. Angezeigt wird der Zustand des Abschlusswiderstandes (Orange), ob Busaktivität vorliegt (Grün) und ob der angesprochene Teilnehmer am Busverkehr teilnimmt (Blau). Somit kann man sofort Fehlerzustände, wie z. B. Busunterbrechungen, fehlende oder falsch geschaltete Abschlusswiderstände und nicht korrekt arbeitende oder ausgefallene Busteilnehmer erkennen. Der EasyConnect® Stecker arbeitet in den erweiterten Umgebungstemperaturen von -25 °C bis +85 °C. Über die integrierte PG-Schnittstelle können weitere Teilnehmer angeschlossen werden. 3 Zustands-LEDs zur Anzeige „Busbetrieb“, „Teilnehmer sendet“, „Abschlusswiderstand eingelegt“ Metallisiertes Gehäuse Keine verlierbaren Teile Integrierter schaltbarer Abschlusswiderstand 90°-Kabelabgang Schnellanschlusstechnik EasyConnect® Visuelle Anschlusskontrolle Auch in Verpackungseinheiten von 10 bzw. 50 Stück erhältlich Die maximale Umgebungstemperatur für UL beträgt +60° C integrierte PG-Schnittstelle
