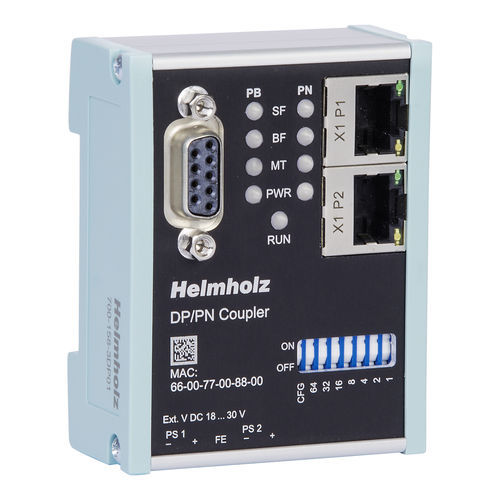

PROFINET-Koppler 700-158-3DP02

FeldbusPROFIBUS-DP-BusE/A

Kleine Sprachtalente! Mit den Helmholz Feldbuskopplern verbinden Sie unterschiedliche Feldbussysteme komfortabel auf der E/A-Ebene. Eine aufwendige CPU-zu-CPU-Kommunikation kann dadurch entfallen. Die Integration erfolgt je nach Feldbus über Gerätebeschreibungsdateien wie bspw. GSD, GSDML oder EDS. Mit dem neuen DP/PN Coupler ist eine einfache und unkomplizierte Anbindung von PROFIBUS an PROFINET möglich. Er erlaubt die Datenübertragung zwischen einem PROFIBUS-Master und einem PROFINET-Controller. Die maximale Größe der übertragenen Daten beträgt 244 Byte Eingangsdaten und 244 Byte Ausgangsdaten. Projektiert wird der DP/PN Coupler über eine GSD-Datei auf der PROFIBUS-Seite und eine GSDML-Datei auf der PROFINET-Seite. Es ist keine weitere Konfigurationssoftware notwendig. Austausch von bis zu 244 Byte E/A-Daten Redundante Stromversorgung Galvanische Trennung der Netzwerke Keine Beeinflussung der Gegenseite bei Ausfall des Bussystems Einstellen der PROFIBUS-Adressen mittels DIL-Schalter oder Software Konfiguration nur mit GSD/GSDML-Datei, keine weitere Software nötig PROFIBUS bis 12 Mbit/s PROFINET-Übertragungsrate 100 Mbit/s
