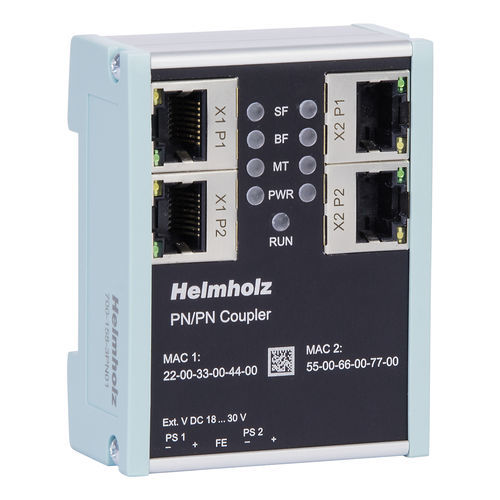

PROFINET-Koppler PN / PN

FeldbusBuskompakt

Kleine Sprachtalente! Mit den Helmholz Feldbuskopplern verbinden Sie unterschiedliche Feldbussysteme komfortabel auf der E/A-Ebene. Eine aufwendige CPU-zu-CPU-Kommunikation kann dadurch entfallen. Die Integration erfolgt je nach Feldbus über Gerätebeschreibungsdateien wie bspw. GSD, GSDML oder EDS. Mit dem PN/PN Coupler ist eine einfache und unkomplizierte Anbindung von zwei getrennten PROFINET-Netzwerken möglich. Der PN/PN Coupler erlaubt die Datenübertragung zwischen zwei PROFINET-Controllern, er ist auf beiden PROFINET Netzwerk Seiten ein PROFINET IO-Device. Empfangene Eingangsdaten auf einer der Netzwerkseiten werden als Ausgangsdaten auf der anderen Netzwerkseite zur Verfügung gestellt. Der EA-Datenaustausch findet live und so schnell wie möglich ohne weitere Hantierungsbausteine statt. Die maximale Größe der übertragenen EA-Daten beträgt 1024 Bytes. Es stehen bis zu 16 Slots für EA-Module von 1 Byte bis zu 128 Bytes zur Verfügung. Mit der Funktion "Datensatzübertragung" können auch große Datenmengen mit bis zu 4096 Bytes im FIFO-Prinzip zwischen den Maschinen ausgetauscht werden. Die Datensatzübertragung nutzt standard SPS Hantierungsbausteine. Die Einbindung in das SPS Engineering-Tool wird durch eine GSDML-Datei ermöglicht, eine spezielle Konfigurationssoftware ist nicht nötig. Sehr kompakte Bauform zur Hutschienenmontage Austausch von bis zu 1024 Byte E/A-Daten Datensatzübertragung von bis zu 4096 Bytes Redundante Stromversorgung Galvanische Trennung der Netzwerke Konfiguration nur mit GSDML-Datei, keine weitere Software nötig Keine Beeinflussung der Gegenseite bei Ausfall des Bussystems
