Elektrischer Koppler TB20
PROFINETBusE/A

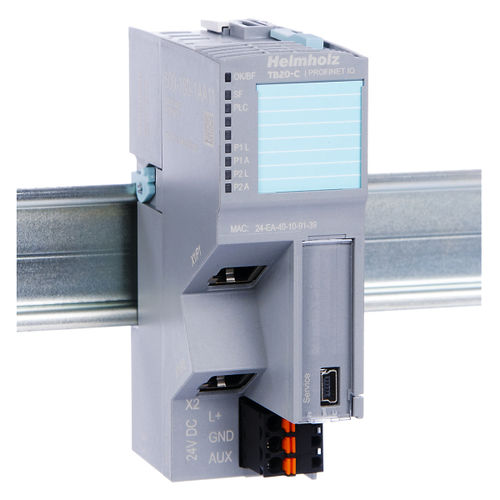

Elektrischer Koppler - TB20  - Helmholz GmbH & Co. KG - PROFINET / Bus / E/A
Elektrischer Koppler - TB20  - Helmholz GmbH & Co. KG - PROFINET / Bus / E/A
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
elektrisch, PROFINET
Anwendung
E/A, Bus
Weitere Eigenschaften
automatisch, IP20

Beschreibung

Zum Start werden immer ein Buskoppler und mindestens ein Peripheriemodul benötigt. Der PROFINET-Buskoppler verbindet den PROFINET-Bus mit den Peripheriemodulen. Insgesamt können an den Buskoppler bis zu 63 beliebige Module angereiht werden. Der Buskoppler unterstützt Hot-Swap für den Tausch von Modulen im Betrieb. Er erkennt die angeschlossenen Peripheriemodule und ordnet jedes Modul den Ein-/Ausgängen des Prozessabbildes zu. Zum Start werden immer ein Buskoppler und mindestens ein Peripheriemodul benötigt. Austausch von Modulen im laufenden Betrieb (Hot-Swap) Spannungsversorgung DC 24 V Netzteil zur Versorgung der Peripheriemodule integriert (2,5 A) Einspeisung der E/A-Spannungsversorgung (DC 24 V) USB-Device Schnittstelle für Online-Diagnose, Parametrierung, Inbetriebnahme und Firmwareupdate mit „TB20-ToolBox“ Zurücksetzen auf Werkseinstellungen über verborgenen Schalter (Factory Reset) 2-Port-Switch integriert Übertragungsrate 100 Mbit/s Vollduplex 340 Byte E/A-Daten Bis zu 63 Peripherie-Module Conformance Class C Medienredundanz (MRP) Automatische Adressierung/Gerätetausch im Betrieb (LLDP, DCP) Topologieerkennung I&M Daten Diagnosealarme, Prozessalarme, Ziehen-/Steckenalarme Integration über GSDML-Datei 7 LEDs, davon eine zweifarbig Allgemeine Informationen LieferumfangBuskoppler PROFINET IO, 24-V-Spannungsversorgungsstecker, Bus-Abschlusselemen 600-920-9AA01, Basis-Modul Abmessungen (TxBxH)73 x 35 x 110 mm Gewichtca. 115 g Kabelquerschnitt0,08 mm2 - 2,5 mm2 / AWG 28 - AWG 12 AbschlussartFederkraftklemme Abisolierlänge10 mm Anschließbare LeitungenKupfer, starr oder flexibel, mit oder ohne Aderendhülse
