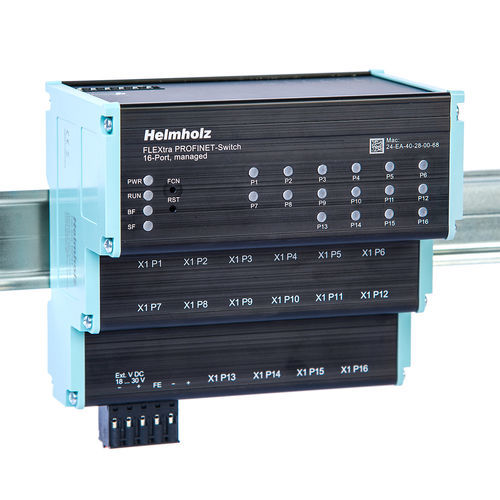

Ethernet-Switch / managed FLEXtra STAGE

8 Ports12 Ports16 Ports

Mit dem managed FLEXtra PROFINET-Switch 16-Port können sowohl PROFINET-Komponenten mit 100 MBit/s als auch Ethernet-Teilnehmer mit bis zu 1000 MBit/s vernetzt werden. Somit ist die Kommunikation von der Leitebene und der Maschine oder die Vermischung von Ethernet und PROFINET-Komponenten in einem Switch möglich. Die PROFINET-Priorisierung nach Conformance Class B der Maschinenkomponenten wird dabei immer gewährleistet. Eine der wichtigsten Funktionen eines PROFINET-Switches ist die Priorisierung des PROFINET-Telegramm-Verkehrs im Maschinennetzwerk. Der managed Switch kann unterscheiden, ob es sich bei dem Telegramm um eine Webanfrage, eine FTP-Dateiübertragung, einen Medien stream oder ein PROFINET-Telegramm handelt. Bei hoher Übertragungslast können somit die wichtigen Telegramme priorisiert werden, um zu verhindern, dass es zu Telegrammverlusten der Maschinenkomponenten kommt. Die unterstützten PROFINET-Protokolle, wie z.B. LLDP, DCP oder auch Diagnose-Alarme, können einfach parametriert und verwaltet werden Für das Management des Ethernet-Netzwerkes stehen neben PROFINET auch Funktionen wie SNMP, NTP, VLAN, Portmirroring, QoS/CoS-Mapping und umfangreiche Statistiken zur Verfügung. Die Konfiguration kann bei Bedarf auf einer SD-Karte gesichert oder zur Kommissionierung geladen werden Die praktische Bauform mit der intelligenten Anordnung der Ethernet-Buchsen spart Platz im Schaltschrank. Die immer gut sichtbaren Status-LEDs auf der Vorderseite des FLEXtra PROFINET-Switch ermöglichen eine einfache Diagnose auch bei voller Verkabelung Zusätzlich unterstützt der FLEXtra PROFINET-Switch die Kontrolle der Ports über Eingänge und die Anzeige der Portzustände über Ausgänge
