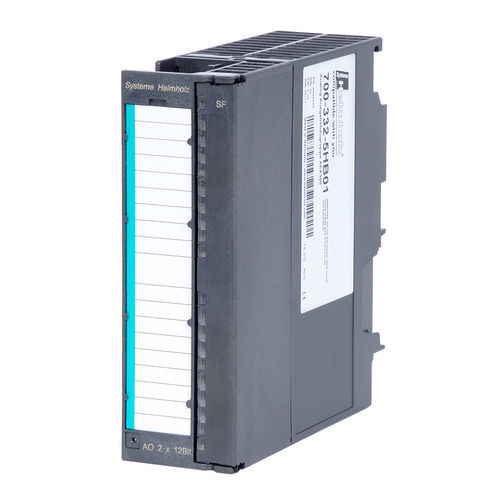

Analoges Ausgangsmodul 700-332-5HB01

MehrkanalHutschienen

Die 2-Kanal Analogeingabebaugruppe ist für den Anschluss analoger Aktoren für Spannungs- und Stromausgänge im Bereich bis ±10 V bzw. ±20 mA geeignet. Die Signalleitungen werden mit den entsprechenden Frontsteckern angeschlossen und lassen sich auf dem Beschriftungsfeld kennzeichnen. Die Baugruppe wird mit der Programmiersoftware vollständig konfiguriert. Allgemeine Informationen Bestellnummer700-332-5HB01 Abmessungen (TxBxH)116 x 40 x 125 mm Gewichtca. 220g Eigenschaften Anzahl der Ausgänge2 DiagnosealarmJa, parametrierbar DiagnosenRote LED für Sammelfehleranzeige Lastspannung L+/L-DC 24 V Frontstecker20-polig Ausgabebereiche Spannungsausgänge0 ... 10 V, ±10 V, 1 ... 5 V Stromausgänge4 ... 20 mA, ±20 mA, 0 ... 20 mA Messbereiche/Bürdenwiderstand Bei Spannungsausgängen min.1 kΩ Bei Stromausgängen max.500 Ω Bei kapazitiver Last max.1 μF Bei induktiver Last max.10 mH Kurzschlussschutz KurzschlussschutzJa Kurzschlussstrommax. 25 mA Leerlaufspannungmax. 18 V Potentialtrennung zum RückwandbusJa Gebrauchsfehlergrenze im gesamten Temperaturbereich Spannungseingang±0,5% Stromeingang±0,6% Grundfehlergrenze bei 25 °C Spannungseingang±0,4% Stromeingang±0,5 % Geschirmt200 m Stromaufnahme extern240 mA Intern (Rückwandbus)100 mA Verlustleistungtyp. 3 W Umgebungsbedingungen Umgebungstemperatur0 °C … +60 °C Transport- und Lagertemperatur-25 °C … +75 °C Verschmutzungsgrad2 SchutzartIP20 ZulassungenCE
